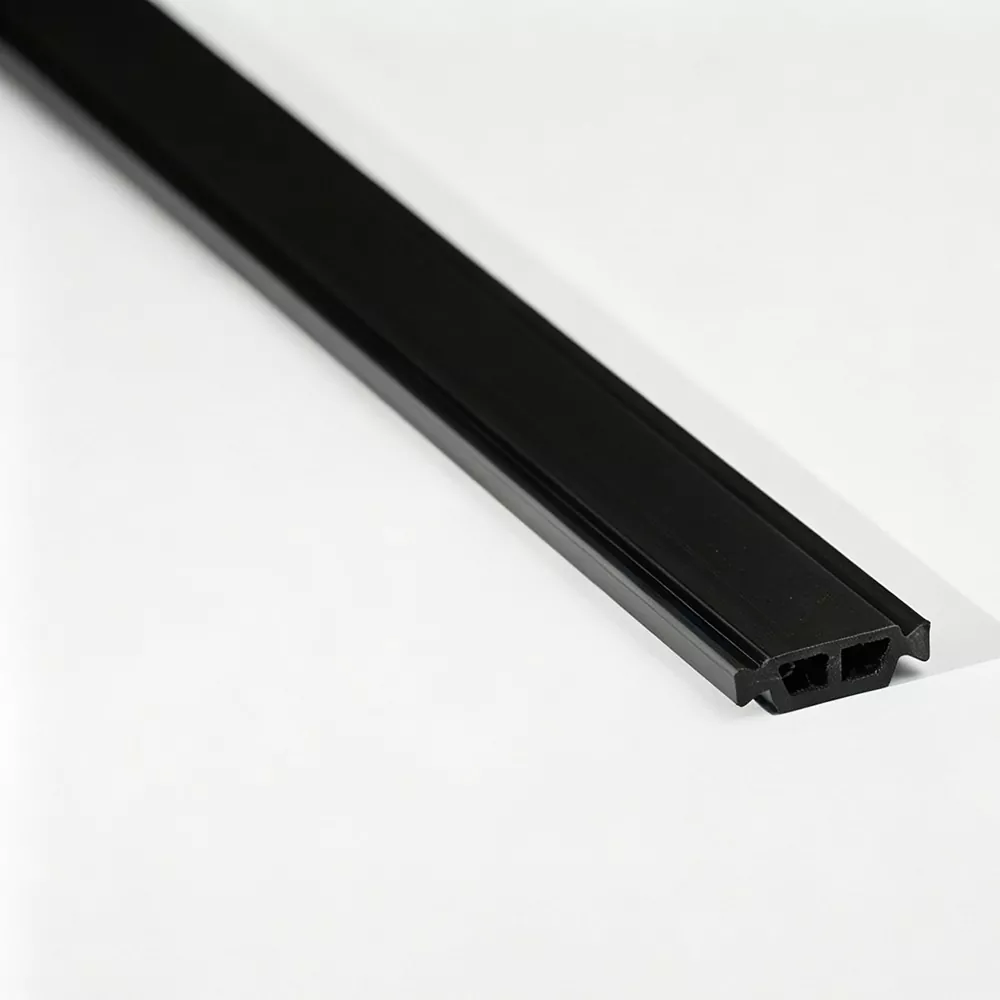

A Schalldämmender thermischer Trennstreifenist eine spezielle Baukomponente, die dazu dient, die leitende Wärmeübertragung zu unterbrechen und gleichzeitig die Vibrations- und Schallübertragung durch strukturelle Schnittstellen zu reduzieren. Durch die Trennung wärmeleitender Rahmen- oder Stützkomponenten von angrenzenden Materialien kann es zu einem besseren Innenraumkomfort, einer verbesserten Hüllenleistung und besser kontrollierten akustischen Bedingungen beitragen. In diesem Artikel werden das Funktionsprinzip, Anwendungen, Materialüberlegungen, Installationsfaktoren und praktische Auswahlkriterien für Architekten, Bauunternehmer, Hersteller und Käufer von Baumaterialien erläutert.
1. Was ist ein Schallschutz-Wärmedämmstreifen?
Moderne Gebäude müssen mehr als nur die Temperatur kontrollieren. Die Bewohner erwarten außerdem ruhige Räume, stabile Innentemperaturen, weniger Zugluft und komfortable Innenoberflächen. Diese Anforderungen werden schwieriger zu erfüllen, wenn Metallrahmen, Halterungen, Bolzen, Schienen, Platten oder andere leitfähige Komponenten direkte Wege durch die Gebäudehülle schaffen.
Um diese direkten Wege zu unterbrechen, wird an ausgewählten Schnittstellen ein schalldämmender Wärmedämmstreifen eingebaut. Seine primäre thermische Aufgabe besteht darin, die leitende Wärmeübertragung durch eine Wärmebrücke zu reduzieren. Je nach Materialzusammensetzung und Einbaulage kann es auch zur akustischen Entkopplung beitragen, indem es den direkten Kontakt reduziert und die Schwingungsübertragung zwischen verbundenen Bauelementen begrenzt.
Wärmebrücken sind besonders relevant, wenn leitende Komponenten eine ansonsten isolierte Hülle kreuzen oder unterbrechen. An diesen Stellen kann Wärme die Hauptisolationsschicht umgehen, wodurch die Wirksamkeit der gesamten Baugruppe verringert wird und möglicherweise kältere Innenflächen entstehen.
2. Welche Bauprobleme können damit gelöst werden?
Eine schlecht detaillierte Verbindung kann mehrere Probleme gleichzeitig verursachen. Ein Metallrahmen bietet zwar eine praktische strukturelle Verbindung, seine hohe Wärmeleitfähigkeit kann jedoch einen unerwünschten Wärmeübertragungsweg schaffen. Gleichzeitig können starre Verbindungen Übertragungswege für Vibrationen und Luft- bzw. Körperschall bieten.
Diese Probleme sind besonders wichtig bei leichten Stahlrahmen, Vorhangfassaden, Fassadensystemen, Metalltrennwänden, modularen Gebäuden und anderen Baugruppen, bei denen sich leitfähige Materialien um Verbindungen und Anschlüsse konzentrieren.
Untersuchungen zu thermischen Trennstreifen in leichten Stahlrahmenwänden haben gezeigt, dass das Streifenmaterial, die Platzierung und die Verwendung von Einzel- oder Doppelschichten die thermische Leistung der fertigen Wandbaugruppe beeinflussen können.
3. Wie thermische und akustische Funktionen zusammenarbeiten
Reduzierung der konduktiven Wärmeübertragung
Die thermische Funktion basiert auf der Einfügung eines Materials mit vergleichsweise geringer Wärmeleitfähigkeit zwischen leitfähigeren Komponenten. Anstatt zu ermöglichen, dass eine Metall-zu-Metall- oder Metall-zu-Struktur-Schnittstelle einen kontinuierlichen Leiterpfad schafft, führt der Streifen eine kontrollierte Isolierschicht ein.
Das tatsächliche Ergebnis hängt von der vollständigen Verbindung und nicht nur vom Streifen ab. Befestigungselemente, Kompression, Dicke, Kontaktfläche, Geometrie und umgebende Isolierung können den Wärmefluss beeinflussen. Aus diesem Grund führt ein Produkt mit hervorragenden Labormaterialeigenschaften nicht automatisch in jedem Gebäudedetail zu der gleichen Verbesserung.
Unterstützt die akustische Entkopplung
Die akustische Leistung funktioniert über einen anderen Mechanismus. Eine elastische oder vibrationsdämpfende Schnittstelle kann den direkten mechanischen Kontakt zwischen verbundenen Komponenten reduzieren. Dies kann dazu beitragen, die Übertragung von Körperschwingungen durch Rahmen- und Stützverbindungen zu begrenzen.
Allerdings ist die Schallkontrolle eine Herausforderung auf Montageebene. Kleine Lücken, starre Befestigungselemente, schlecht abgedichtete Verbindungen, Versorgungsdurchdringungen und flankierende Übertragungen können eine ansonsten gut gestaltete Akustikwand oder -fassade beeinträchtigen.
4. Wo werden thermische Trennstreifen verwendet?
Die genaue Anwendung hängt vom Gebäudesystem, der erforderlichen Tragfähigkeit, dem thermischen Ziel, den akustischen Anforderungen, den Umgebungsbedingungen und der Installationsmethode ab. Zu den gängigen Anwendungen gehören:
- Wandsysteme aus Leichtstahl und kaltgeformtem Stahl
- Metallbolzen- und Schienenschnittstellen
- Verbindungen zwischen Vorhangfassaden und Fassadenrahmen
- Schnittstellen für Fenster- und Türrahmen
- Stützsysteme für Außenverkleidungen
- Details zum Dach- und Wandanschluss
- Modulare und vorgefertigte Bausysteme
- Innentrennwände, die eine Vibrationskontrolle erfordern
- Geräte- oder Panel-Unterstützungsschnittstellen, an denen eine thermische Isolierung erforderlich ist
- Spezialisierte architektonische und industrielle Gehäusesysteme
Die Technologie der thermischen Trennung wird häufig mit Fensterrahmen, Vorhangfassaden, Fassadenhalterungen, Wandrahmen und lokalen Verbindungen in Verbindung gebracht. Die moderne Forschung kategorisiert thermische Trennungen auch nach strukturellen Verbindungen, lokalen Verbindungen, Wandverkleidungen, Fassadenhalterungen und Fensterrahmenanwendungen.
5. Überlegungen zu Material und Leistung
Die Auswahl eines geeigneten Materials ist komplizierter als die Auswahl der niedrigsten verfügbaren Wärmeleitfähigkeit. Der Streifen muss den tatsächlichen Gebäudedetails und Umgebungsbedingungen entsprechen.
| Leistungsfaktor | Warum es wichtig ist | Was Käufer prüfen sollten |
|---|---|---|
| Wärmeleitfähigkeit | Beeinflusst die Geschwindigkeit der konduktiven Wärmeübertragung. | Angegebene Leitfähigkeit, Testmethode, Dicke und Temperaturbedingungen. |
| Wärmewiderstand | Zeigt den Widerstand gegen den Wärmefluss durch den Streifen an. | Dicke und berechneter oder geprüfter Widerstand für die vorgesehene Anwendung. |
| Akustisches Verhalten | Bestimmt, wie effektiv die Schnittstelle die Vibrationsübertragung reduzieren kann. | Materialelastizität, Steifigkeit, Dämpfungseigenschaften und Montagetestdaten. |
| Kompression | Übermäßige Komprimierung kann Abmessungen und Leistung verändern. | Druckfestigkeit, Druckverformungsrest und langfristige Dimensionsstabilität. |
| Feuchtigkeitsbeständigkeit | Feuchtigkeit kann die Haltbarkeit und Wärmeleistung beeinflussen. | Wasseraufnahme, Feuchtigkeitsbeständigkeit und Grenzwerte für die Umweltbelastung. |
| Temperaturbeständigkeit | Gebäudehüllen unterliegen saisonalen und lokalen Temperaturschwankungen. | Empfohlener Betriebstemperaturbereich und Alterungsverhalten. |
| Feuerleistung | Die Materialauswahl muss zur Brandstrategie der Gebäudegruppe passen. | Anwendbare Brandklassifizierung und projektspezifische Anforderungen. |
Bei der Materialauswahl sollte ein Gleichgewicht zwischen Wärmeleitfähigkeit, Festigkeit, Steifigkeit, Haltbarkeit, Konstruierbarkeit und Kosten hergestellt werden. Systeme zur thermischen Trennung können je nach beabsichtigter Anwendung Polymere, faserverstärkte Materialien, schaumbasierte Produkte, Elastomermaterialien oder technische Verbundwerkstoffe verwenden.
6. Schlüsselfaktoren für die Produktauswahl
Käufer konzentrieren sich oft zuerst auf die Wärmeleitfähigkeit, für eine verlässliche Kaufentscheidung sollte jedoch die gesamte Anwendung berücksichtigt werden. Die folgenden Fragen können dabei helfen, die passende Spezifikation einzugrenzen.
-
Wo wird der Streifen installiert?
Stellen Sie fest, ob es zwischen Metallrahmen, Fassadenhalterungen, Paneelen, Fensterrahmen, Schienen oder einer anderen Schnittstelle Platz findet. -
Ist die Verbindung tragfähig?
Ein nicht tragender Dämmstreifen und eine konstruktive thermische Trennung können sehr unterschiedliche mechanische Eigenschaften erfordern. -
Welche Dicke ist erforderlich?
Die Dicke beeinflusst den Wärmewiderstand, die Kompression, die Dimensionsstabilität und die Verbindungsgeometrie. -
Hat das Projekt akustische Anforderungen?
Wenn Vibrationsreduzierung wichtig ist, berücksichtigen Sie das elastische Verhalten und die gesamten Verbindungsdetails und nicht nur die Wärmeleitfähigkeit. -
Welche Umgebungsbedingungen werden erwartet?
Außenfassaden können Feuchtigkeit, UV-Strahlung, Temperaturschwankungen und Frost-Tau-Wechselbedingungen ausgesetzt sein, die sich von geschützten Innenfassaden unterscheiden. -
Wie wird es installiert?
Klebstoff, mechanische Befestigung, Klemmbefestigung, vorgeschnittene Abschnitte oder Endlosrollen können die Installationsgeschwindigkeit und die Endleistung beeinträchtigen.
7. Installations- und Projektüberlegungen
Die Installationsqualität kann einen großen Einfluss auf die Wirksamkeit eines Wärmedämmstreifens haben. Selbst ein Hochleistungsmaterial kann an Wert verlieren, wenn es diskontinuierlich ist, falsch positioniert, übermäßig komprimiert oder durch unnötige leitende Verbindungen umgangen wird.
Sorgen Sie für Kontinuität, wo immer dies praktisch ist
Der Streifen sollte dem vorgesehenen Wärmekontrollpfad so kontinuierlich folgen, wie es die Konstruktionsdetails zulassen. Durch ungeplante Lücken können örtlich begrenzte leitfähige Brücken entstehen.
Komprimierung steuern
Die Kompression sollte innerhalb des vom Hersteller empfohlenen Bereichs bleiben. Übermäßige Kompression kann die Dicke, das mechanische Verhalten und die akustische Belastbarkeit verändern.
Koordinieren Sie Befestigungselemente und Verbindungen
Eine thermische Trennung verhindert nicht die Wärmeübertragung bei jeder Befestigung. Bolzen, Schrauben, Halterungen und andere leitende Elemente können weiterhin Wärmeübertragungspfade bereitstellen. Die Verbindungsgeometrie muss daher als Gesamtsystem betrachtet werden.
Schützen Sie die Schnittstelle
Bei Außenanwendungen sollten Feuchtigkeitseinwirkung und langfristige Umweltbeständigkeit berücksichtigt werden. Feuchtigkeit kann die thermischen Eigenschaften und die Lebensdauer einiger thermisch getrennter Materialien beeinträchtigen, weshalb eine geeignete Materialauswahl und Detaillierung wichtig ist.
8. Praktische Vorteile für Bauprojekte
Bei richtiger Auswahl und Installation kann ein schalldämmender Wärmedämmstreifen mehrere Projektziele gleichzeitig unterstützen.
Es ist wichtig, zwischen dem potenziellen Beitrag eines Produkts und der Leistung eines fertiggestellten Gebäudes zu unterscheiden. Wärmebrücken werden durch Geometrie, Materialien, Durchdringungen und Verbindungsdetails beeinflusst, während die akustische Leistung von der gesamten Schallschutzbaugruppe abhängt.
9. Leistungsüberlegungen auf einen Blick
| Projektherausforderung | Rolle eines thermischen Trennstreifens | Zusätzliche Aufmerksamkeit beim Design |
|---|---|---|
| Metall-Metall-Wärmebrücke | Führt eine Schnittstelle mit geringer Leitfähigkeit ein. | Überprüfen Sie Befestigungselemente, Kontinuität, Dicke und Verbindungsgeometrie. |
| Kalte Innenfläche | Kann den lokalisierten leitenden Wärmefluss reduzieren. | Bewerten Sie die gesamte Wärmebrücke und die Luftfeuchtigkeitsbedingungen in Innenräumen. |
| Körperschwingungen | Kann eine elastische Trennschicht bilden. | Kontrollieren Sie starre Umgehungsstraßen und flankierende Wege. |
| Leichter Stahlrahmen | Hilft bei der Beseitigung leitender Pfade durch Stahlelemente. | Abstimmung mit Hohlraumdämmung und Außendämmung. |
| Fassadenanschluss | Kann Wärmebrücken an ausgewählten Stützpunkten reduzieren. | Belastbarkeit, Feuchtigkeitseinwirkung und Langzeitbeständigkeit prüfen. |
10. Häufig gestellte Fragen
Was ist der Hauptzweck eines schalldämmenden Thermotrennstreifens?
Its primary purpose is to interrupt conductive heat transfer at a building connection. Je nach Material und Montage kann es auch zur akustischen Entkopplung beitragen, indem es den direkten mechanischen Kontakt und die Vibrationsübertragung reduziert.
Kann ein Wärmedämmband die herkömmliche Schalldämmung ersetzen?
Im Allgemeinen nein. Ein thermischer Trennstreifen ist eher eine lokalisierte Schnittstellenkomponente als ein vollständiges Schalldämmsystem. Eine wirksame Schalldämmung erfordert normalerweise eine Kombination aus Masse, Absorption, Luftdichtheit, elastischer Trennung und sorgfältiger Kontrolle der flankierenden Wege.
Sind thermische Trennstreifen für Stahlrahmen geeignet?
Ja. Stahlrahmen sind eine häufige Anwendung, da Metallelemente starke Wärmebrücken durch ansonsten isolierte Baugruppen bilden können. In der experimentellen Forschung wurden speziell thermische Trennstreifen in leichten Stahlrahmenwänden untersucht.
Bietet ein dickerer Streifen immer eine bessere Leistung?
Nicht unbedingt. Eine Erhöhung der Dicke kann bei einigen Konstruktionen den Wärmewiderstand verbessern, das Endergebnis hängt jedoch auch von der Leitfähigkeit des Materials, der Kompression, der Verbindungsgeometrie, den Befestigungselementen und der umgebenden Baugruppe ab. Die geeignete Dicke sollte daher anhand der Projektdetails ermittelt werden.
Welche Materialien können für Thermotrennstreifen verwendet werden?
Abhängig von der Anwendung können für Produkte mit thermischer Trennung technische Polymere, Elastomere, Schaumstoffe, faserverstärkte Verbundstoffe oder andere Materialien mit geringer Leitfähigkeit verwendet werden. Strukturelle Anwendungen erfordern zusätzliche Aufmerksamkeit auf Druckfestigkeit, Steifigkeit, Kriechen und Dimensionsstabilität.
Können thermische Trennstreifen dazu beitragen, Kondensation zu verhindern?
Sie können zur Bewältigung des Kondensationsrisikos beitragen, indem sie den lokalen Wärmefluss reduzieren und dazu beitragen, wärmere Oberflächentemperaturen an Wärmebrückenstandorten aufrechtzuerhalten. Allerdings hängt die Kondensation von der gesamten Hüllenkonstruktion, der Luftfeuchtigkeit im Innenbereich, der Außentemperatur, der Luftleckage und der Feuchtigkeitskontrolle ab.
Was sollten Käufer von einem Lieferanten für Wärmedämmstreifen verlangen?
Käufer sollten Produktabmessungen, Wärmeleitfähigkeitsdaten, Temperaturbereich, Kompressionseigenschaften, Materialzusammensetzung, Umweltbeständigkeit, anwendbare Testberichte, Installationsanleitungen und Informationen zu Anpassungsoptionen anfordern. Für projektspezifische Anwendungen können auch Mustertests oder Leistungsdaten auf Baugruppenebene wertvoll sein.
Können Thermotrennstreifen individuell angepasst werden?
11. Abschließende Gedanken
Ein wärmedämmender Streifen zur Schalldämmung mag ein relativ kleines Bauteil sein, aber aufgrund seiner Position an einer kritischen Schnittstelle spielt er eine wichtige Rolle im modernen Gebäudedesign. Durch die Trennung leitfähiger Materialien und gegebenenfalls die Bereitstellung einer elastischen Schnittstelle können sowohl thermische als auch akustische Ziele unterstützt werden.
Der zuverlässigste Ansatz besteht darin, den Streifen nach der gesamten Verbindung auszuwählen und nicht eine einzelne Materialeigenschaft isoliert zu bewerten. Wärmeleitfähigkeit, Dicke, Kompression, mechanische Anforderungen, akustisches Verhalten, Umwelteinflüsse, Installationsmethode und Verbindungsgeometrie sollten alle zusammen berücksichtigt werden.
Für Architekten, Bauunternehmer, Hersteller, Händler und Einkäufer von Baumaterialien kann die richtige Lösung zur thermischen Trennung dabei helfen, häufige Herausforderungen im Zusammenhang mit Metallrahmen, Fassadenverbindungen, Leichtbau und anderen Bereichen zu meistern, in denen sich thermische und akustische Leistung überschneiden.
