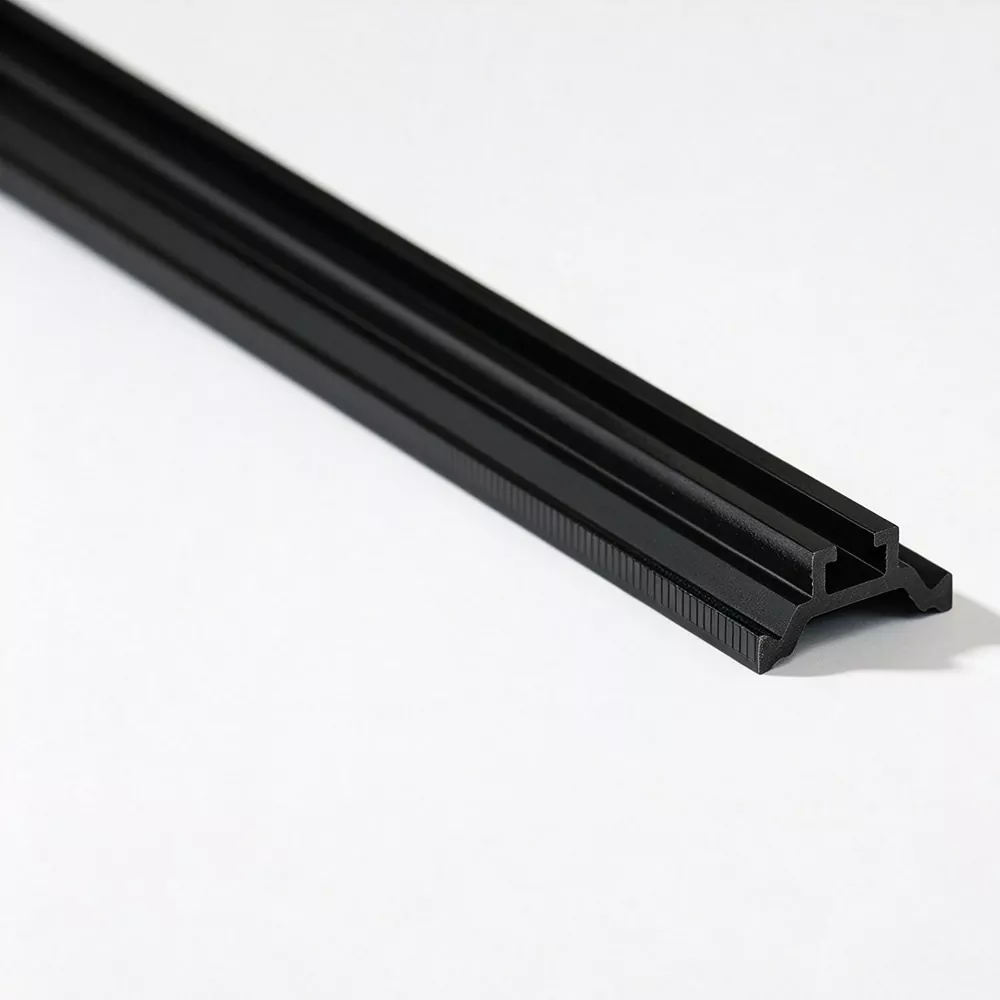

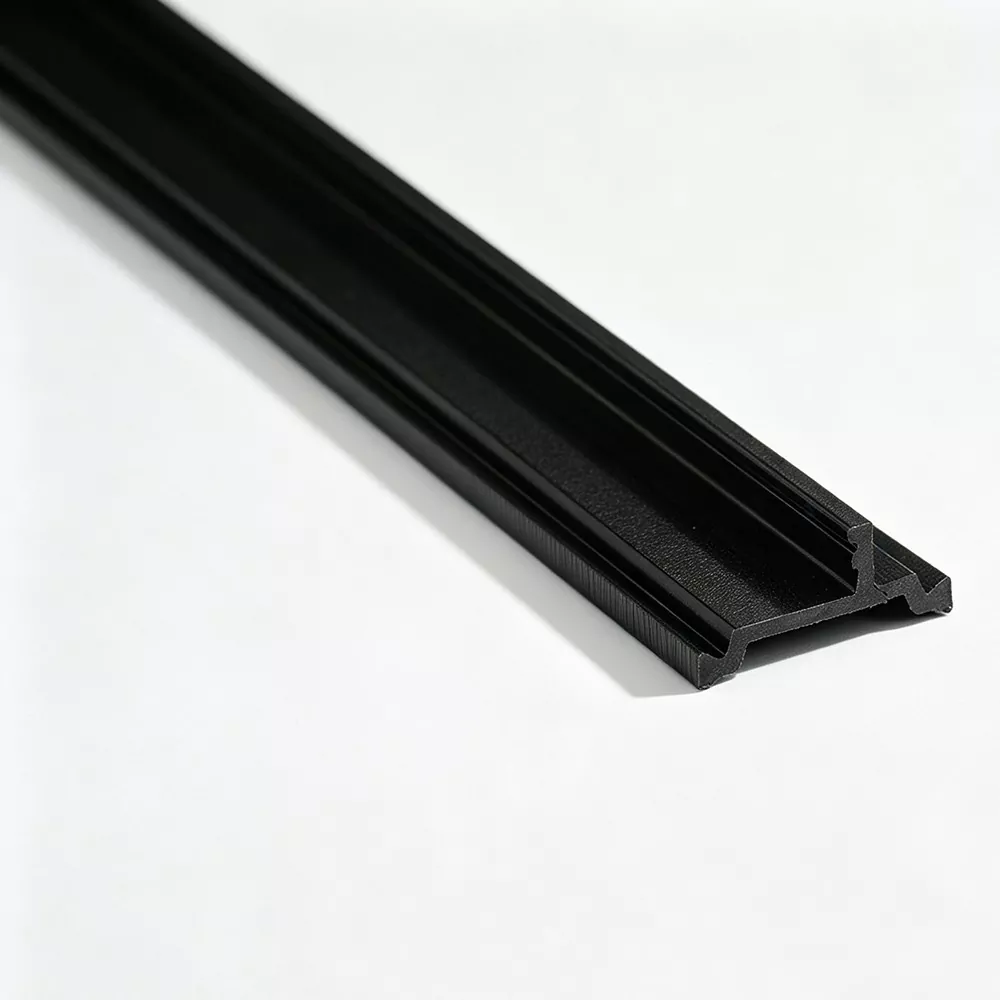

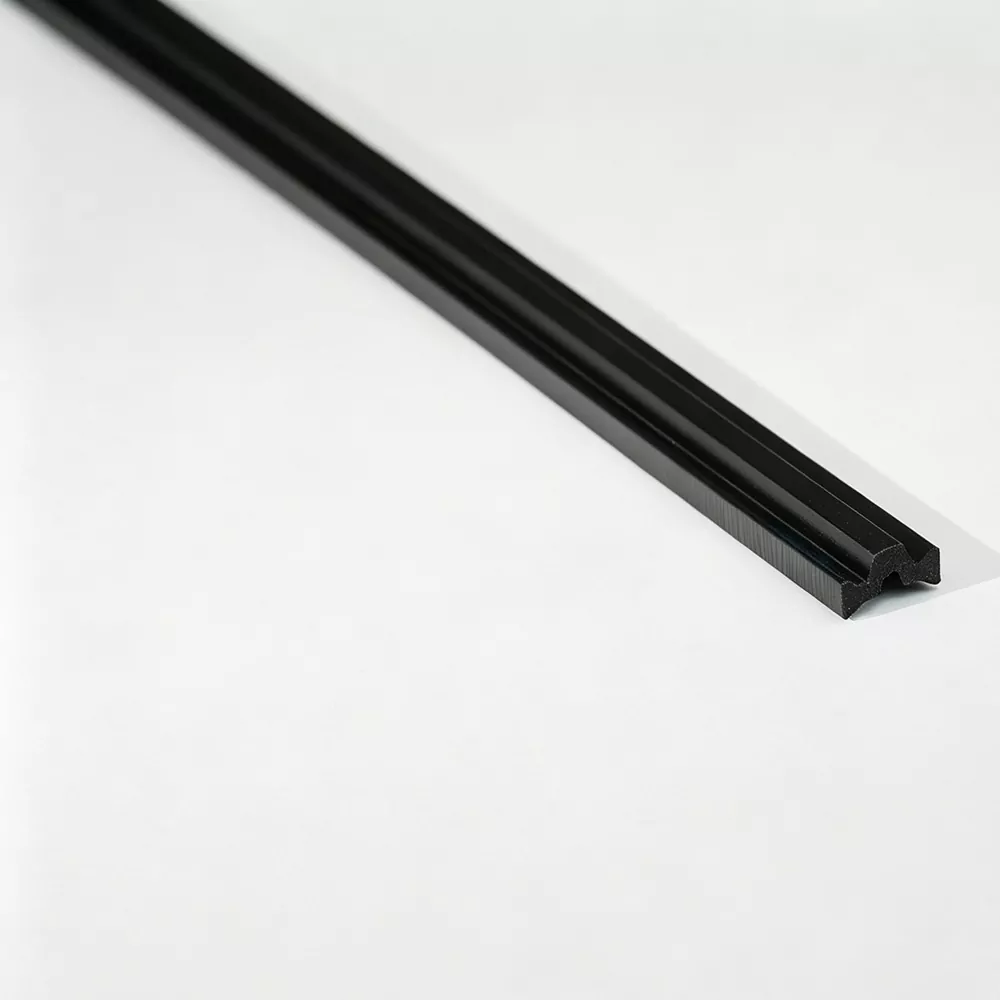

Wärmetrennprofil vom CT-Typ

Das von der Jinxing-Fabrik angebotene thermische Trennprofil vom Typ CT wird durch Extrusion, Kühlung, Dimensionierung und Endbearbeitung hergestellt und ist in geraden Längen von 6 Metern oder in Spulen von 500 Metern Länge erhältlich. Bei nicht standardmäßigen Abschnitten kann Jinxing die Aluminiumprofilzeichnung des Kunden überprüfen und vor der Produktion die erforderlichen Abmessungen, Werkzeuge, Farben, Längen und Verarbeitungsanforderungen bestätigen.

Passende CT-Profile und Aluminiumprofile

Die Auswahl eines thermisch getrennten CT-Profils richtet sich nach der Geometrie des Aluminiumprofils und nicht nur nach seinem Produktnamen. Das Profil muss mit dem Aufnahmebereich übereinstimmen und beim Einlegen und der anschließenden Bearbeitung korrekt positioniert bleiben.

Zu den wichtigsten zu bestätigenden Punkten gehören:

· Empfangsgeometrie – Der thermische Trennabschnitt muss zur entworfenen Aluminiumschnittstelle passen.

· Abschnittsabmessungen – Breite, Höhe und andere kritische Abmessungen sollten mit der Zeichnung des Aluminiumprofils übereinstimmen.

· Installationsposition – Die Ausrichtung und Einfügemethode sollte vor der Produktion definiert werden.

· Nachgelagerte Verarbeitung – Walzenformung oder andere Verarbeitungsbedingungen sollten bei der Abschnittsauswahl berücksichtigt werden.

· Lieferformat – Gerade Längen oder Spulen sollten zum Produktionsprozess des Kunden passen.

Für die CT-Typ-Produktbestätigung wird eine vollständige Querschnittszeichnung des Aluminiumprofils empfohlen.

PA66 GF25-Material

Das Profil besteht aus PA66-Nylon, verstärkt mit 25 % Glasfaser (GF25). PA66 stellt die Polymerbasis dar, während Glasfasern das Material für die erforderliche Strangpressprofilstruktur verstärken.

Das Materialsystem PA66 GF25 wird für thermisch getrennte Profile verwendet in:

· Aluminiumtüren und -fenster

· Vorhangwandsysteme

· Insulated aluminum profiles

· Spezielle thermische Trennbaugruppen

Die endgültige Material- und Profilspezifikation sollte gemäß den geltenden Projektanforderungen bestätigt werden.

Extrusion und Profilbildung

Der CT-Typ-Abschnitt wird als kontinuierliches Strangpressprofil hergestellt, wobei die erforderliche Querschnittsgeometrie durch Werkzeuge definiert wird.

1. Materialvorbereitung

PA66- und GF25-Materialien werden gemäß der bestätigten Produktionsrezeptur hergestellt und im Rahmen des Materialkontrollprozesses überprüft.

2. Extrusion

Das vorbereitete Material wird mit Extrusionswerkzeugen verarbeitet, die für den erforderlichen CT-Typ-Abschnitt ausgelegt sind.

3. Kühlung und Dimensionierung

Das extrudierte Profil durchläuft Kühl- und Kalibrierstufen, um die Querschnittsgeometrie zu stabilisieren.

4. Schneiden oder Aufwickeln

Nach der Formung und Prüfung kann das Profil je nach bestätigter Bestellung als 6-Meter-gerade Abschnitte oder 500-Meter-Rollen geliefert werden.

Anwendungen

1. Tür- und Fenstersysteme aus Aluminium

Wird in wärmeisolierten Tür- und Fenstersystemen aus Aluminium verwendet, die ein entsprechendes CT-Profil erfordern.

2. Vorhangfassadensysteme

Geeignet für Vorhangfassadenprofile aus Aluminium, bei denen die Geometrie der thermischen Trennung mit dem Aufnahmeabschnitt übereinstimmen muss.

3. Spezielle Aluminiumprofile

Wird für Aluminiumprofilkonstruktionen mit speziellen Aufnahme- oder Haltegeometrien verwendet.

4. Neue Profilentwicklung

Kann bei der Entwicklung neuer Aluminiumprofile berücksichtigt werden, sodass das Aluminiumprofil und die Geometrie der thermischen Trennung gemeinsam überprüft werden können.

CT-Typ im Vergleich zu anderen thermischen Trennprofilen

CT-Type ist nicht generell besser als I-Type-, C-Type- oder T-Type-Profile. Der geeignete Abschnitt hängt von der tatsächlichen Aluminiumprofilgeometrie und der Installationsmethode ab.

Zur Bestätigung des geeigneten Abschnitts der thermischen Trennung sollte die vollständige Zeichnung des Aluminiumprofils verwendet werden.

Zeichnungsbasierte Anpassung

Für spezielle CT-Profile kann Jinxing die Aluminiumprofilzeichnung des Kunden vor der Werkzeugherstellung und Produktion überprüfen.

Anwendbare Anpassungen können Folgendes umfassen:

· Nicht standardmäßige Querschnittsabmessungen

· Werkzeuge basierend auf Kundenzeichnungen

· Sonderfarben wie Grau und Weiß

· Zuschnittverarbeitung

· Beenden Sie das Anfasen

· Laserkodierung

· Maßgeschneiderte Verpackung

Für einen neuen Abschnitt sollte die Angebotsanfrage die Zeichnung des Aluminiumprofils zusammen mit den erforderlichen Abmessungen der thermischen Trennung, Farbe, Länge, Lieferformat und Verarbeitungsbedingungen enthalten.

Direkt- und Spulenversorgung

Die Lieferform kann entsprechend den Profilbearbeitungs- und Materialhandhabungsanforderungen des Kunden ausgewählt werden.

Qualitätskontrolle

Jinxing verwaltet die wichtigsten Produktionsschritte von der Materialvorbereitung über Extrusion, Kühlung, Dimensionierung, Inspektion und Endbearbeitung.

Die Qualitätskontrolle kann Folgendes umfassen:

· Eingangskontrolle des Materials

· Maßprüfungen im Querschnitt

· Oberflächeninspektion

· Prüfung des fertigen Profils

Je nach den geltenden Produkt- und Testanforderungen kann die Bewertung Dichte, Shore-Härte, Zugfestigkeit, Wasserbeständigkeit, thermische Alterung und linearen Ausdehnungskoeffizienten umfassen.

Entsprechend den vereinbarten Auftragsanforderungen kann eine entsprechende Prüfdokumentation bereitgestellt werden.

Warum Jinxing für thermisch getrennte CT-Typ-Profile?

Jinxing kombiniert PA66 GF25-Extrusion, zeichnungsbasierte Profilentwicklung und mehrere Lieferformate, um thermische Trennabschnitte vom Typ CT zu unterstützen.

Der Fokus liegt auf der Abstimmung des thermisch getrennten Profils mit dem tatsächlichen Aluminiumprofil, einschließlich Querschnittsabmessungen, Einbaulage und Anforderungen an die Weiterverarbeitung.

FAQ

Was ist ein thermisches Trennprofil vom CT-Typ?

Ein thermisches Trennprofil vom Typ CT ist ein Isolierprofil aus PA66 GF25, das für Aluminiumsysteme entwickelt wurde, die eine entsprechende Querschnittsschnittstelle vom Typ CT erfordern.

Woher weiß ich, ob ich ein CT-Profil benötige?

Die Wahl hängt von der Geometrie des Aluminiumprofils und seines Aufnahmeabschnitts ab. Eine vollständige Aluminiumprofilzeichnung ist die beste Grundlage zur Bestätigung des erforderlichen Querschnitts.

Kann Jinxing anhand unserer Zeichnung ein CT-Profil herstellen?

Ja. Jinxing kann Kundenzeichnungen für nicht standardmäßige CT-Abschnitte überprüfen und die Werkzeug- und Produktionsanforderungen vor der Fertigung bestätigen.

Welche Informationen werden für eine CT-Profilanfrage benötigt?

Bitte geben Sie die Querschnittszeichnung des Aluminiumprofils mit den erforderlichen thermischen Trennmaßen, Länge, Farbe, Lieferform, Verpackung und Verarbeitungsbedingungen an.

Kann es in Spulen geliefert werden?

Ja. Die Standardspulenlieferung beträgt 500 Meter pro Rolle. Gerade Profile sind in 6-Meter-Längen erhältlich.

Können die Abmessungen und die Farbe des CT-Profils individuell angepasst werden?

Ja. Nicht standardmäßige Abmessungen und Sonderfarben können gemäß den bestätigten Zeichnungs- und Produktionsanforderungen überprüft werden.
