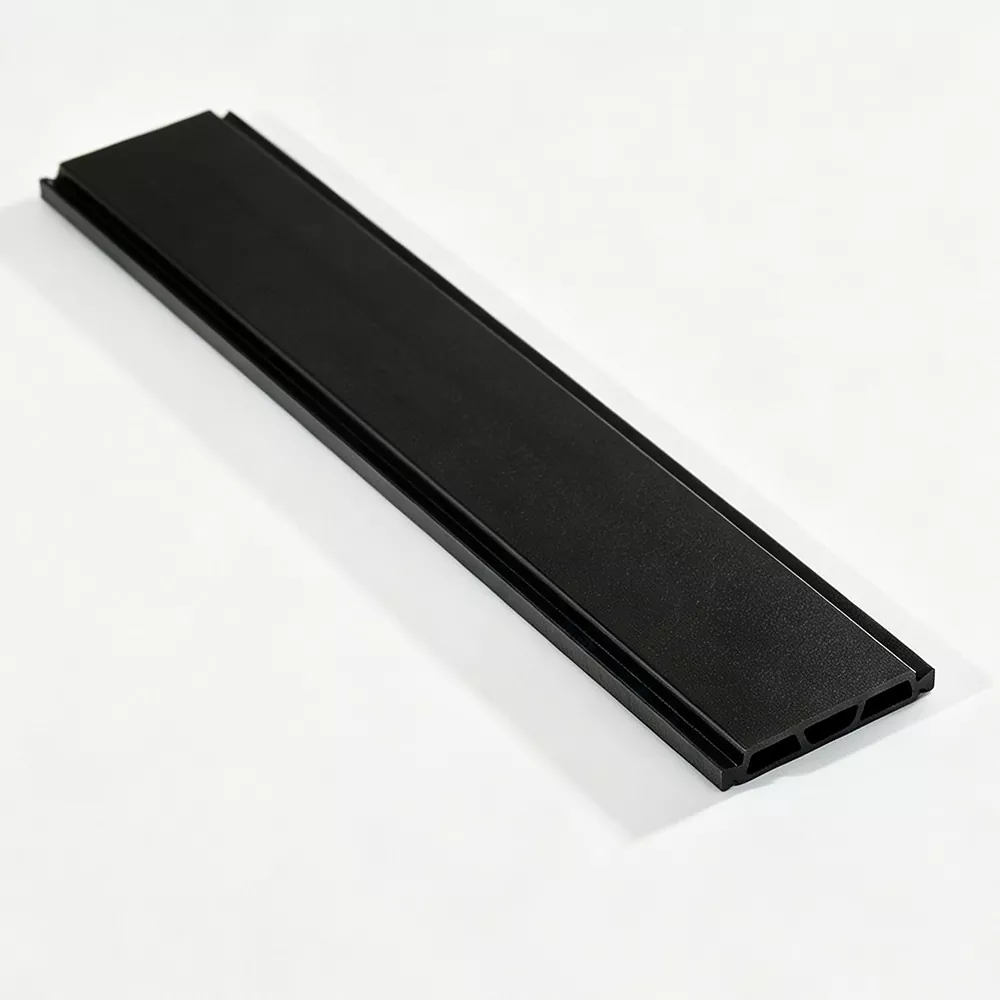

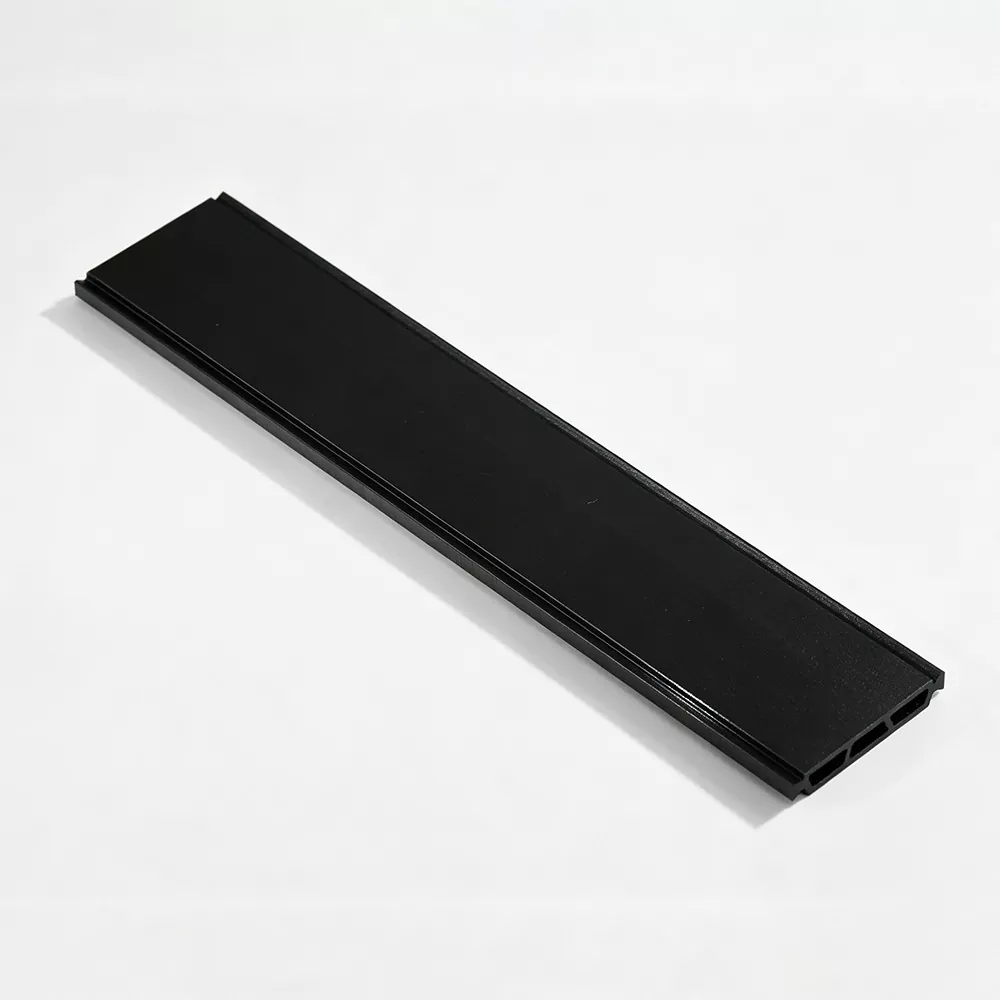

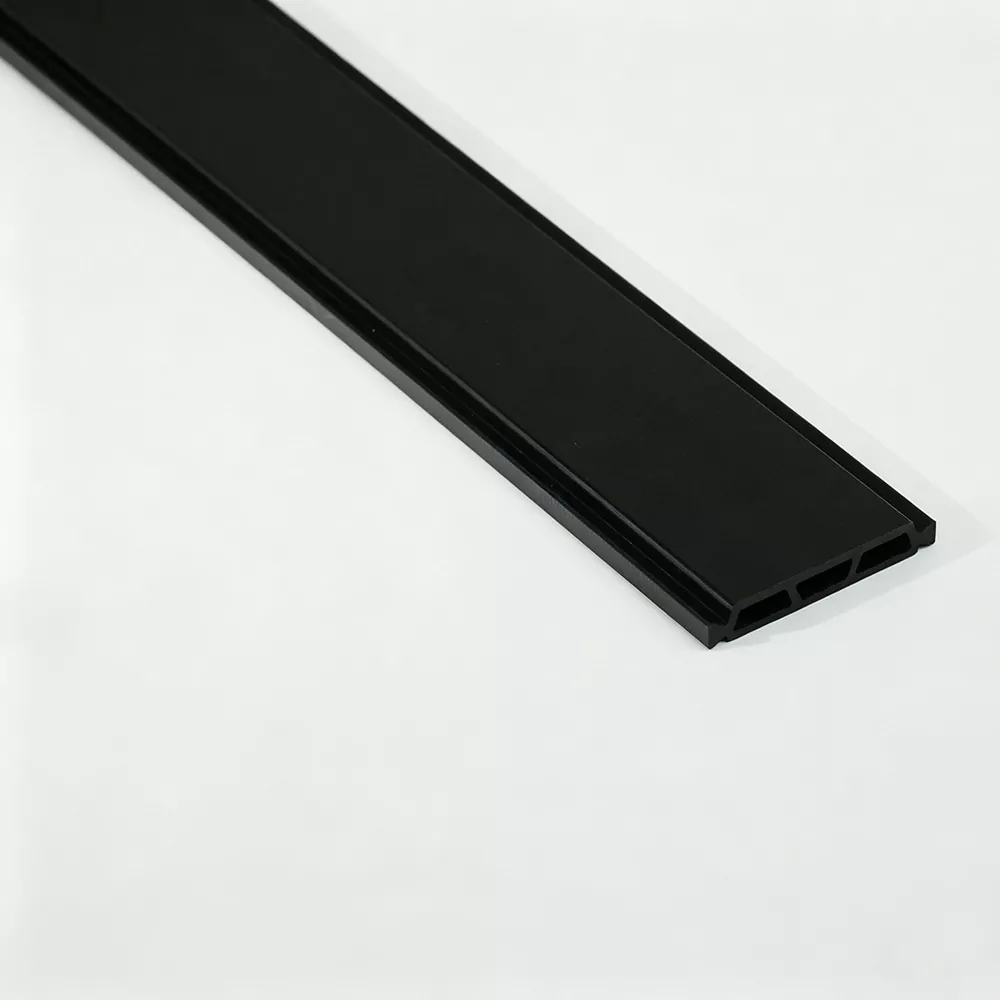

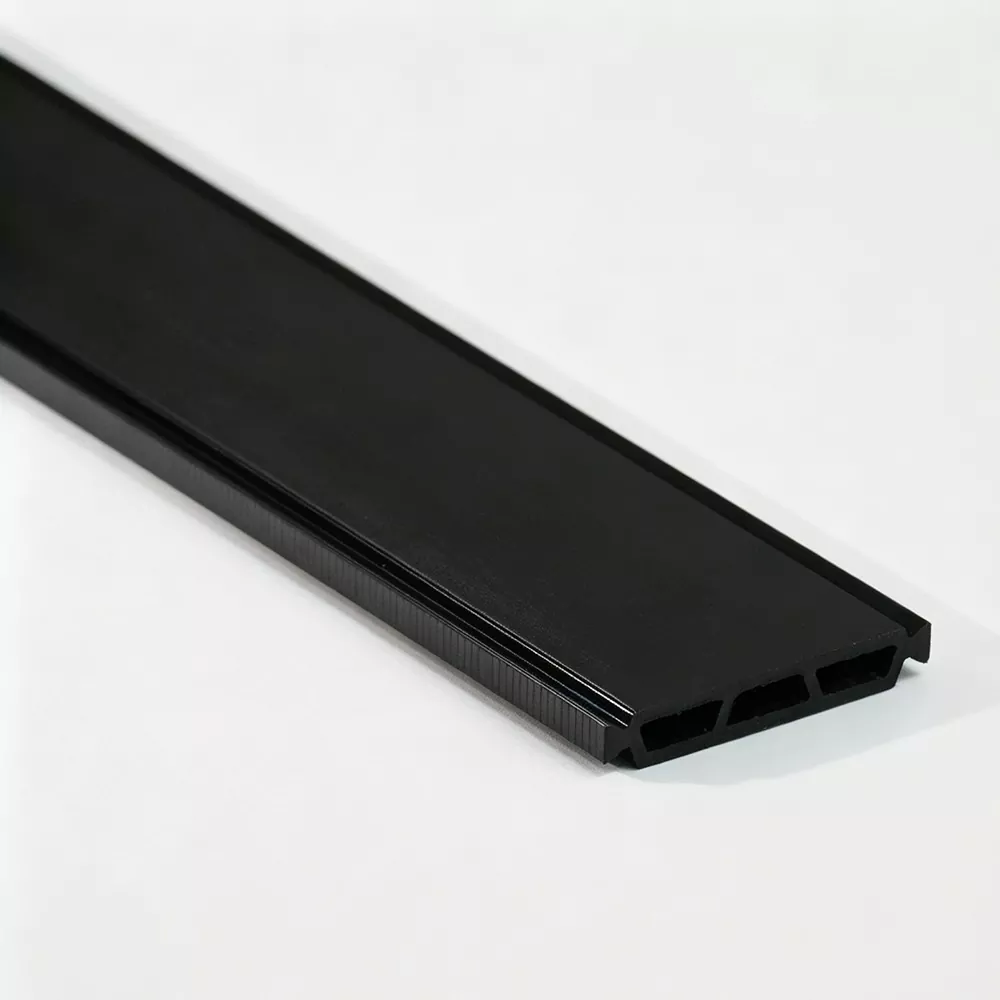

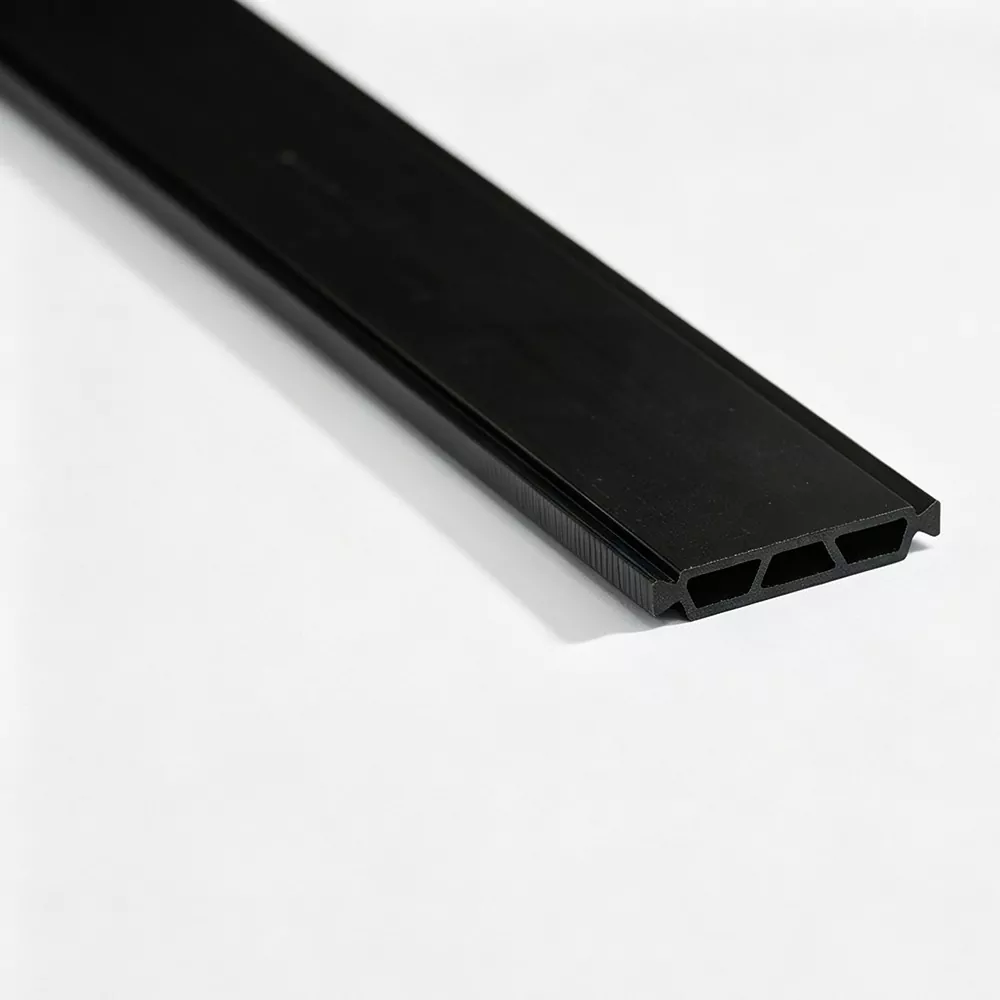

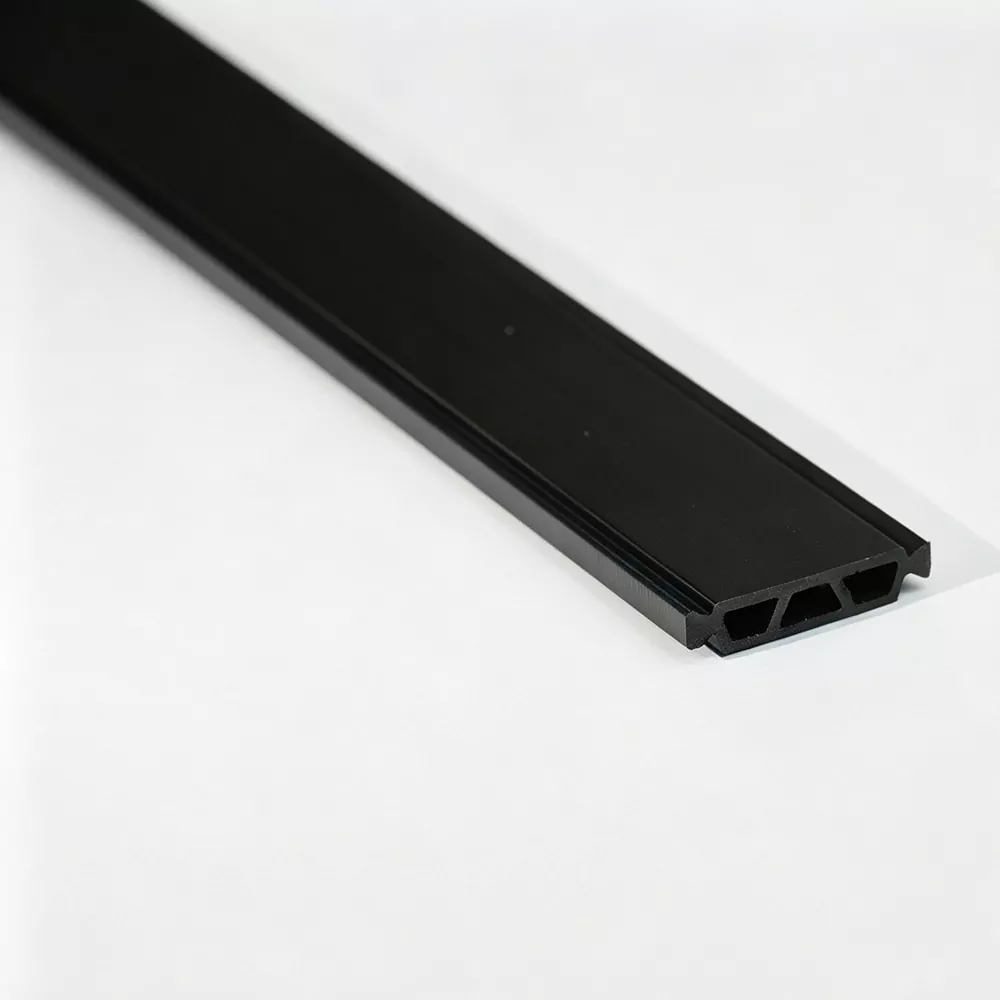

Der thermische Trennstreifen für Aluminiumfenster ist die Isolierkomponente, die zwischen getrennten Aluminiumabschnitten in einem thermisch getrennten Fensterrahmen installiert wird. Dadurch entsteht eine nichtmetallische Barriere innerhalb des Aluminiumprofils, die dazu beiträgt, die direkte Wärmeübertragung durch den Rahmen zu reduzieren und gleichzeitig die mechanische Verbindung zwischen den beiden Aluminiumprofilen aufrechtzuerhalten.
Jinxing fertigt diese Streifen hauptsächlich aus PA66 GF25, wobei die Profilabmessungen entsprechend der Aluminiumfensterextrusion, der Nutkonfiguration und der Montagemethode ausgewählt werden.
Bei einem herkömmlichen Fensterrahmen aus Aluminium sorgt Aluminium für einen durchgehenden Metallpfad zwischen der Außen- und Innenseite. Ein thermisches Trennsystem unterbricht diesen Weg, indem ein Polyamidstreifen zwischen zwei Aluminiumprofilen eingefügt wird.
Der Streifen hat daher zwei wichtige Rollen:
Thermische Trennung – begrenzt die direkte Wärmeleitung von Metall zu Metall über den Rahmen.
Profilverbindung – arbeitet mit dem Aluminiumprofil, um die entworfene Beziehung zwischen den beiden Rahmenabschnitten nach dem Zusammenbau aufrechtzuerhalten.
Die Leistung des gesamten Fensters hängt vom Aluminiumprofil, dem Glas, den Dichtungen, dem thermischen Trennstreifen und der Montagemethode ab. Daher sollte die Leiste entsprechend dem kompletten Fensterprofil spezifiziert und nicht als isolierte Komponente ausgewählt werden.
· PA66 GF25-Konstruktion – Glasfaserverstärkung sorgt für die Steifigkeit und mechanische Festigkeit, die für die Montage von Aluminium-Fensterprofilen erforderlich ist.
· Auf das Profil abgestimmte Abmessungen – Breite, Dicke und Querschnittsgeometrie können entsprechend dem passenden Aluminium-Strangpressprofil hergestellt werden.
· Konsistente Einfügungsgeometrie – Die kontrollierte Extrusion trägt dazu bei, die für den Einbau des Streifens in das Aluminiumprofil erforderlichen Abmessungen beizubehalten.
· Thermische Trennung – Der Polyamidabschnitt unterbricht den direkten Metallpfad zwischen dem inneren und äußeren Aluminiumabschnitt.
· Verarbeitungskompatibilität – Das Profil ist für das Einsetzen und anschließende mechanische Verbinden von Aluminiumprofilen ausgelegt.
Die richtige Streifenauswahl beginnt mit der Aluminiumextrusion und nicht nur mit der erforderlichen Streifenbreite.
Vor der Produktion sollten normalerweise folgende Maße bestätigt werden:
· Nutbreite des Aluminiumprofils
· Rillentiefe
· Streifenbreite und -dicke
· Sperr- oder gezahnte Geometrie
· Abstand zwischen den beiden Aluminiumprofilen
· Erforderliche Streifenlänge
· Montage- und Rollmethode
Bei neu entwickelten Fensterprofilen kann Jinxing die Aluminium-Strangpresszeichnung überprüfen und den entsprechenden Abschnitt des thermischen Trennstreifens bestimmen.
Jinxing verwendet PA66 GF25 als Hauptmaterial für thermische Trennstreifen für Aluminiumfenster. Der Zusatz von 25 % Glasfaser erhöht die Steifigkeit und mechanische Festigkeit des Polyamidmaterials.
Zu den für Fensterprofilanwendungen relevanten Materialeigenschaften können Zugfestigkeit, Härte, thermische Alterungsbeständigkeit, Wasserbeständigkeit und Leistung bei Temperaturänderungen gehören. Spezifische Prüfanforderungen können je nach Kundenprofil und geltenden Normen vereinbart werden.
Unterschiedliche Fenstersysteme aus Aluminium erfordern unterschiedliche Lamellengeometrien. Jinxing kann Folgendes bieten:
|
Profiltyp |
Bewerbungsvoraussetzung |
|
Ich-Typ |
Einfache Profilverbindungskonstruktionen |
|
C-Typ |
Profile mit C-förmigem Einsteckprofil |
|
T-Typ |
Fenstersysteme, die einen T-förmigen Abschnitt erfordern |
|
Spezielle Abschnitte |
Nicht standardmäßige Aluminium-Strangpresskonstruktionen |
Der letzte Abschnitt sollte anhand der tatsächlichen Aluminiumprofilzeichnung bestätigt werden.
Der thermische Trennstreifen für Aluminiumfenster muss korrekt in die Aluminiumnut passen, bevor die beiden Abschnitte mechanisch verbunden werden. Eine ungeeignete Breite oder Verriegelungsgeometrie kann zu einem schwierigen Einführen, einer Profilverformung oder einer unzureichenden Verbindung nach dem Walzen führen.
Aus diesem Grund kann Jinxing vor der Massenproduktion dabei behilflich sein, die Bandabmessungen anhand der Aluminium-Strangpressprofile des Kunden zu überprüfen. Auch bei bestehenden Produktionslinien können Informationen über den Einlege- und Walzprozess dabei helfen, festzustellen, ob der vorgeschlagene Abschnitt geeignet ist.
Bei Aluminiumfensteranwendungen konzentriert sich die Qualitätsprüfung auf die Merkmale, die sich direkt auf die Profilmontage und die Serviceleistung auswirken:
Abschnittsabmessungen
Kritische Abmessungen werden überprüft, um sicherzustellen, dass der Streifen mit der angegebenen Aluminiumnut übereinstimmt.
Oberflächenzustand
Das Profil wird auf sichtbare Mängel untersucht, die den Einbau oder das Aussehen beeinträchtigen könnten.
Mechanische Eigenschaften
Entsprechend den vereinbarten Anforderungen können relevante Zug-, Härte- und Schereigenschaften geprüft werden.
Thermische und Umwelteigenschaften
Bei Bedarf können Tests auf thermische Alterung, Wasserbeständigkeit und Leistung bei bestimmten Temperaturen durchgeführt werden.
Jinxing kann thermische Trennstreifen herstellen auf Basis von:
· Aluminium-Strangpresszeichnungen
· Vorhandene Streifenproben
· Nicht standardmäßige Abmessungen
· Spezielle Querschnitte
· Erforderliche Farben
· Angegebene Schnittlängen
· Maßgeschneiderte Verpackung und Lasermarkierung
Für OEM-Fensterprofilprojekte kann der Streifenabschnitt zusammen mit den Aluminiumextrusionsanforderungen des Kunden entwickelt werden.
Es trennt die inneren und äußeren Aluminiumabschnitte eines thermisch getrennten Fensterrahmens und unterbricht den direkten Metallwärmeübertragungsweg.
Jinxing verwendet hauptsächlich PA66 GF25, bestehend aus PA66, verstärkt mit 25 % Glasfaser.
Der Streifen sollte zur Nutbreite, Tiefe, Verriegelungsstruktur und Montagemethode des Aluminium-Strangpressprofils passen. Eine Aluminiumprofilzeichnung ist die nützlichste Referenz.
Ja. Jinxing kann den erforderlichen Bandabschnitt und die erforderlichen Werkzeuge auf der Grundlage einer Aluminium-Strangpresszeichnung oder eines Musters entwickeln.
Ja. Jinxing produziert I-Typ-, C-Typ-, T-Typ- und speziell geformte thermisch getrennte Profile entsprechend dem erforderlichen Aluminiumprofildesign.
Ja. Jinxing unterstützt kundenspezifisches Zuschneiden entsprechend den Verarbeitungs- und Montageanforderungen des Kunden.
