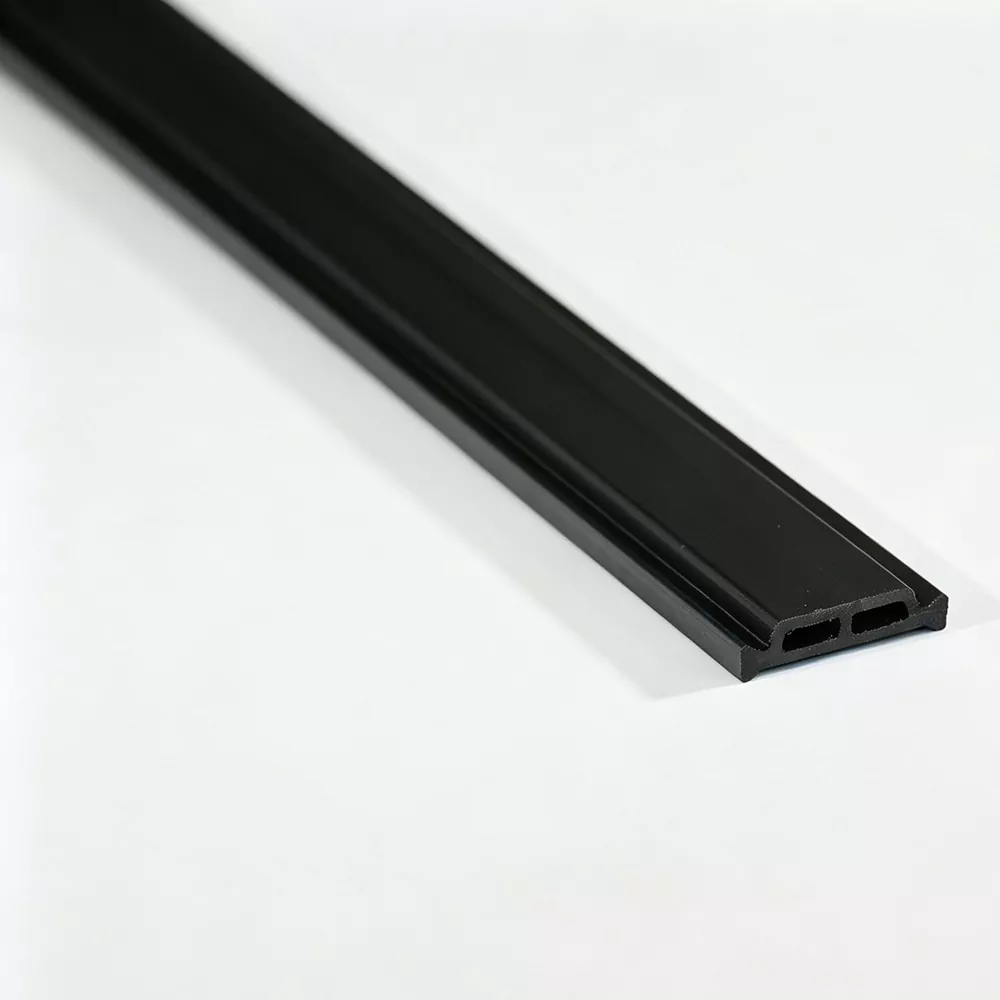

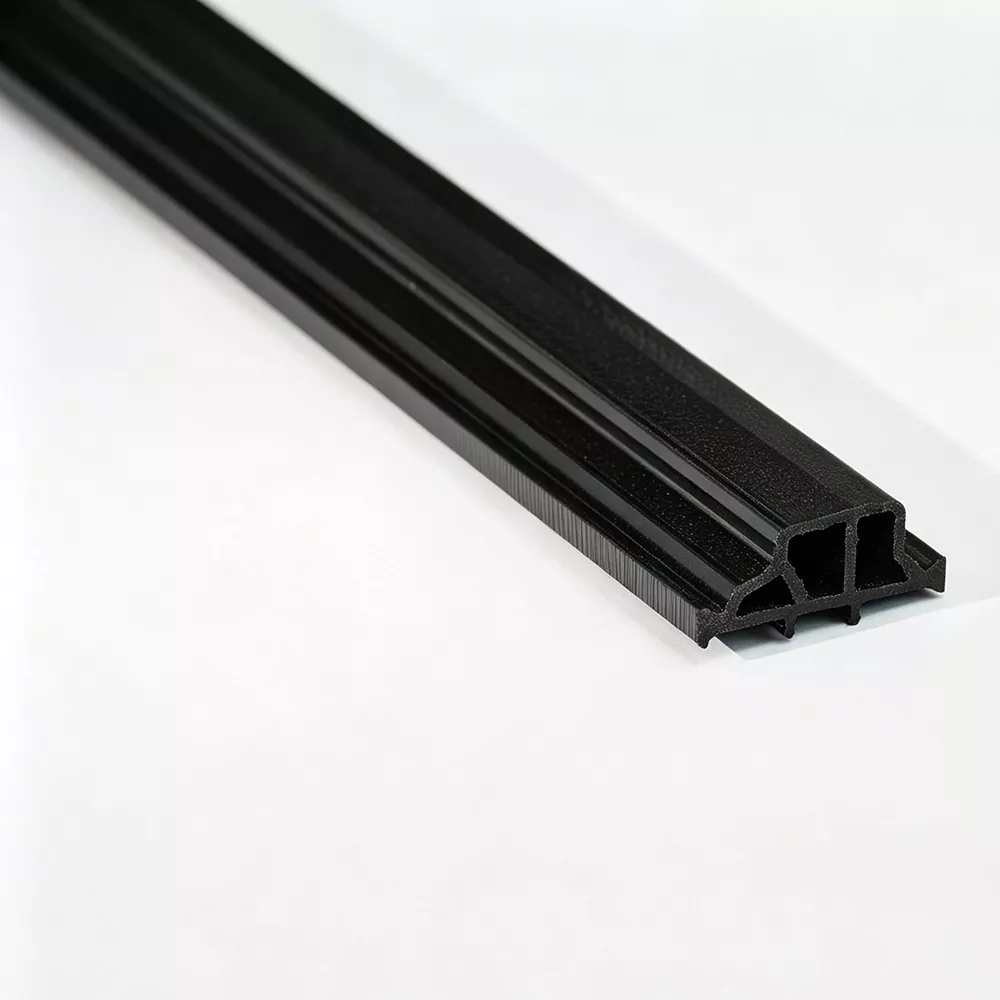

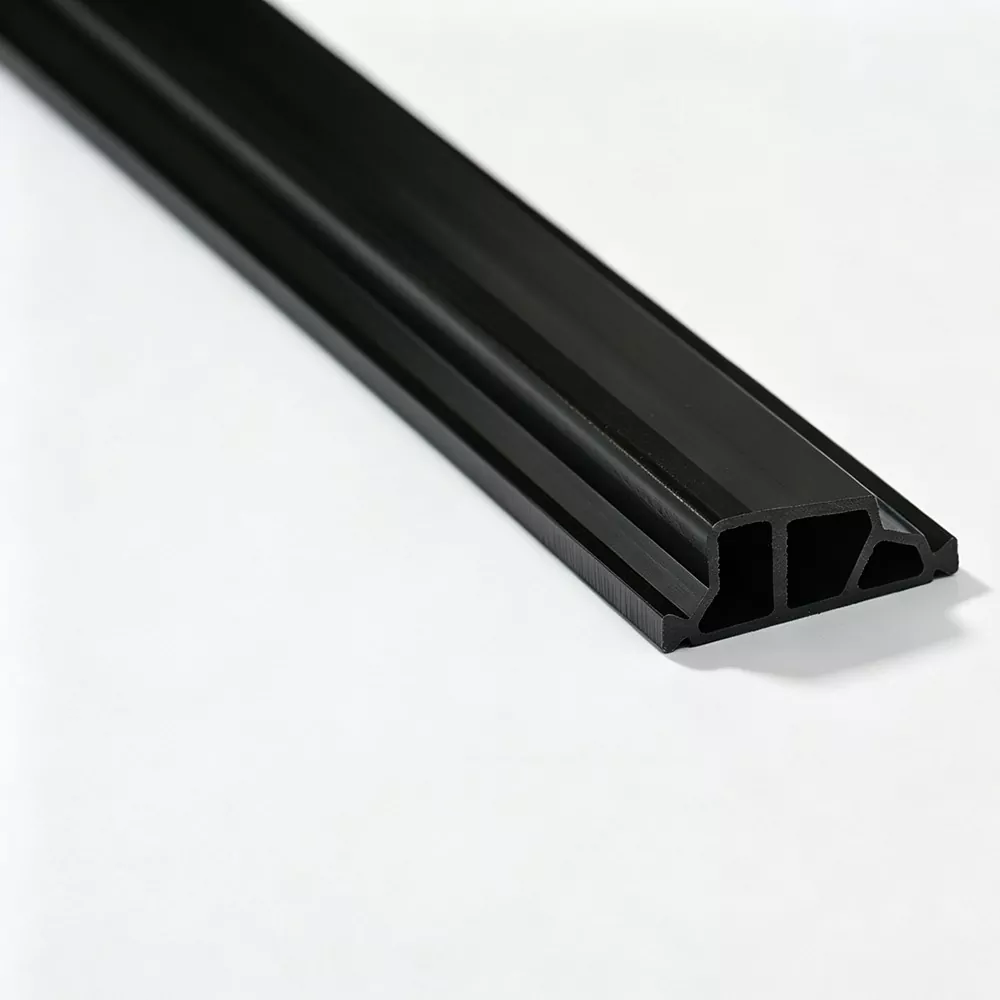

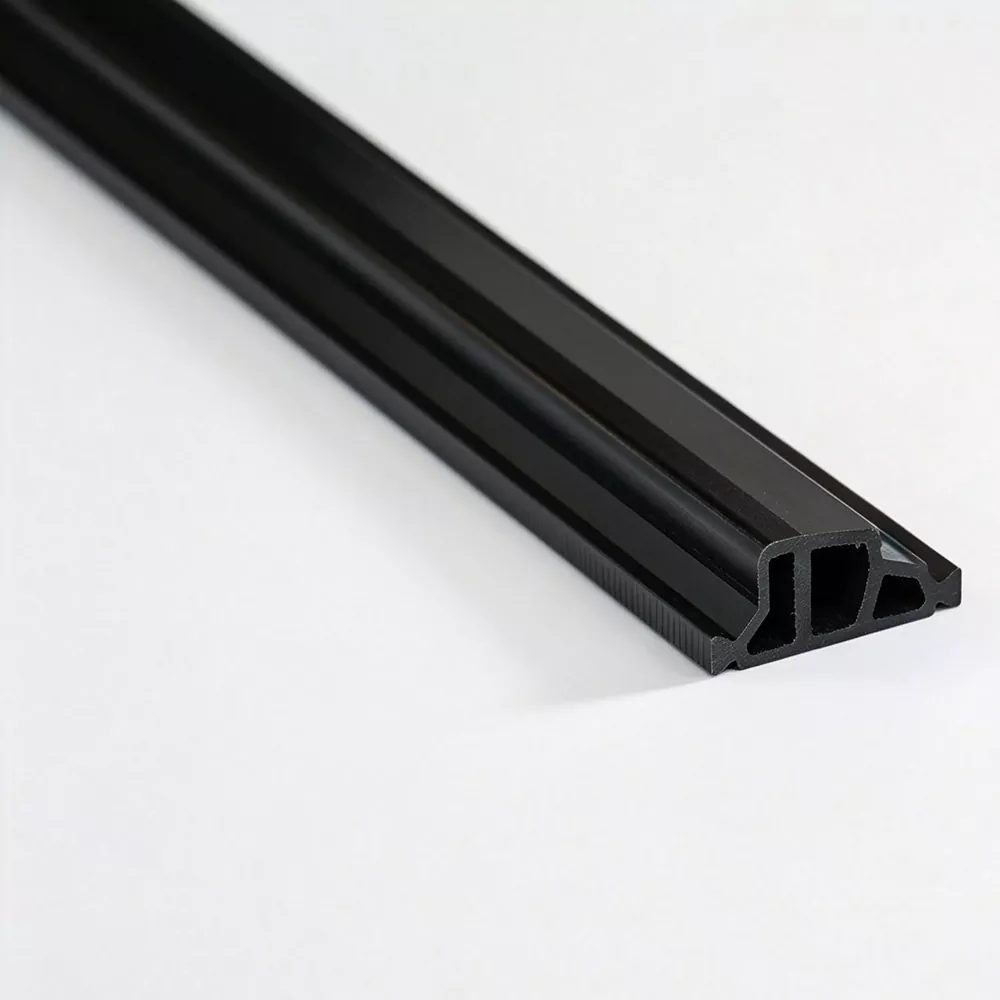

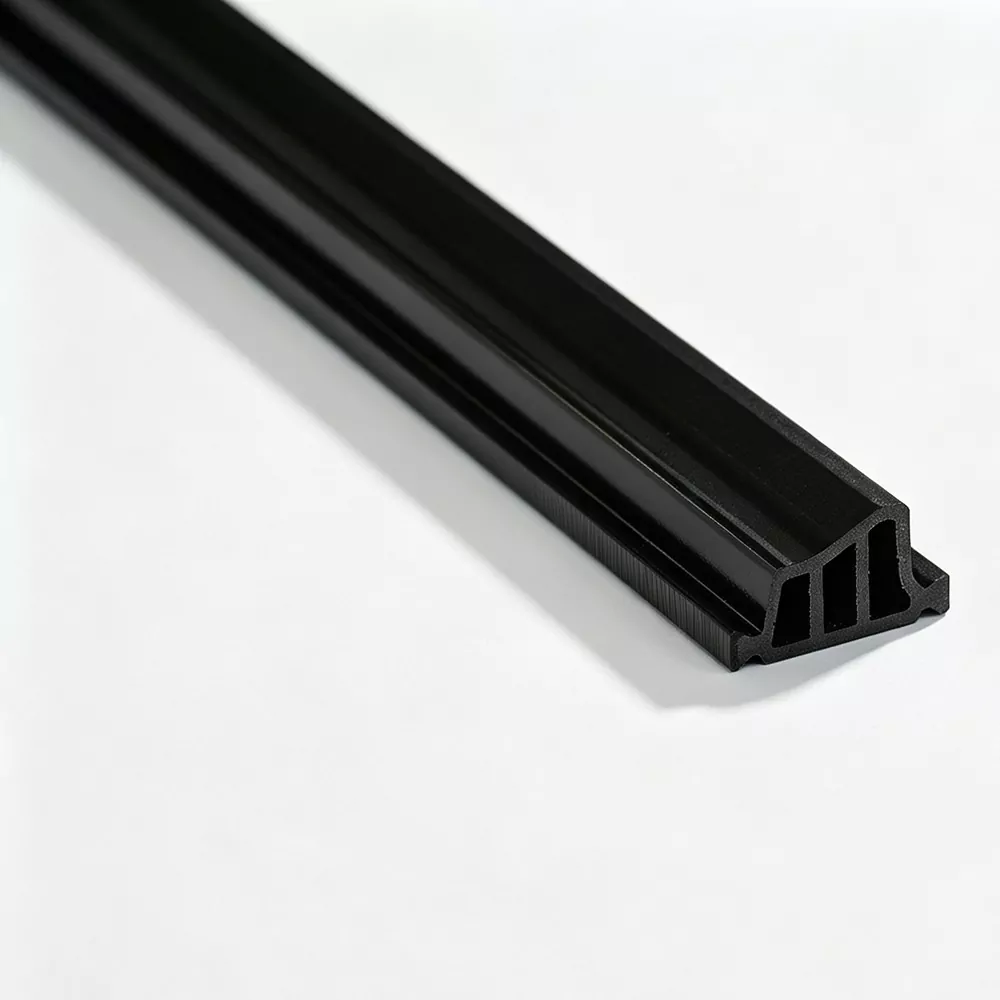

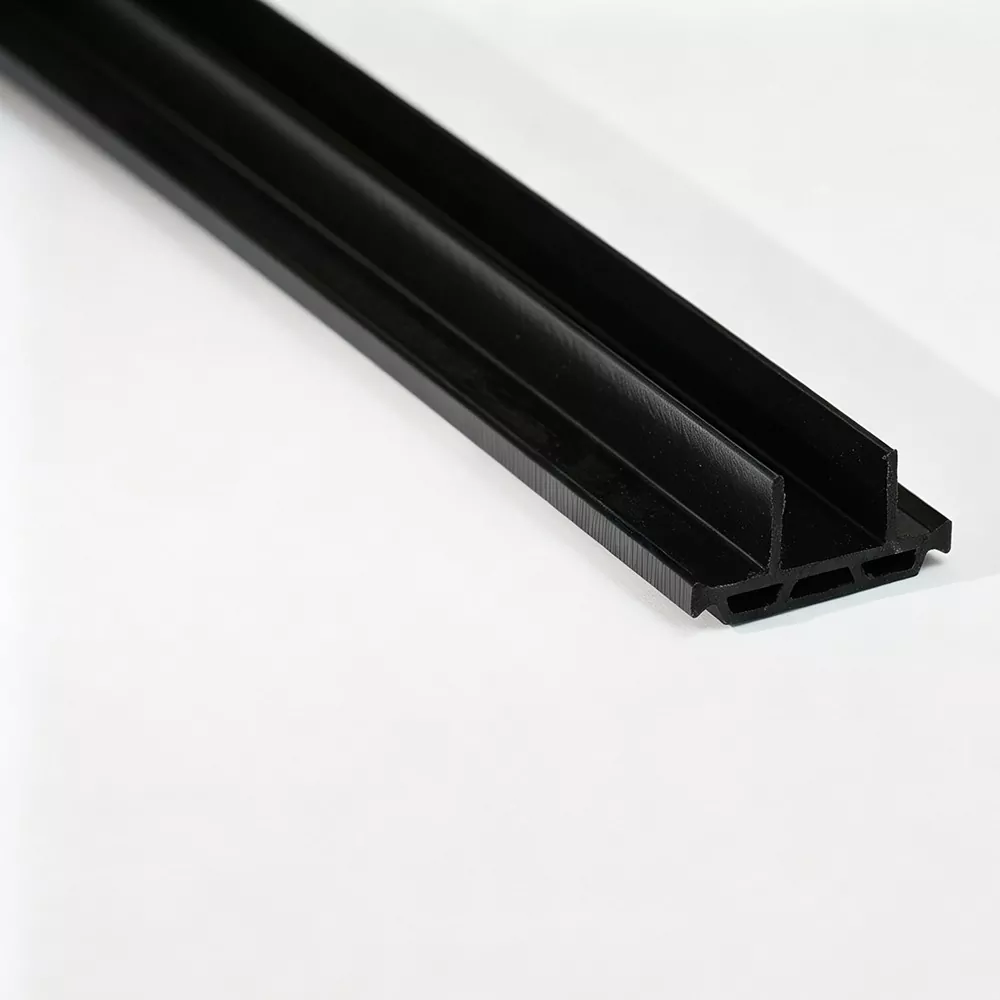

Der von Jinxing in China angebotene Hohlkammer-Thermotrennstreifen ist für Aluminiumprofile konzipiert, bei denen der thermische Trennabschnitt eine oder mehrere geschlossene Kammern enthält. Die Kammerstruktur trennt die Aluminiumabschnitte und sorgt gleichzeitig für einen längeren Weg für die Wärmeübertragung durch die Profilbaugruppe.
Jinxing stellt das Profil durch Extrusion her und kann den Abschnitt entsprechend der Aluminiumprofilzeichnung des Kunden entwickeln. Querschnittsabmessungen, Werkzeuge, Farbe, Länge und Lieferformat können entsprechend dem endgültigen Profildesign bestätigt werden.
Da die genaue Hohlkammergeometrie je nach Profildesign variiert, sollten die folgenden Informationen für jedes Projekt bestätigt werden:
|
Parameter |
Spezifikation |
|
Material |
PA66 GF25 |
|
Profiltyp |
Hohlkammer-Thermotrennstreifen |
|
Querschnitt |
Angepasst an das Aluminiumprofil |
|
Breite / Höhe |
Laut Zeichnung |
|
Kammergeometrie |
Je nach Profilgestaltung |
|
Farbe |
Je nach Auftragserfordernis |
|
Lieferformular |
Gerade oder Spirale |
|
Länge |
Je nach Auftragserfordernis |
|
Werkzeuge |
Bestehend oder neu entwickelt je nach Abschnitt |
|
Verarbeitung |
Zuschnitte und andere vereinbarte Bearbeitungen |
Ein Hohlkammer-Wärmedämmstreifen ist ein Polyamid-Isolierprofil mit geschlossenem Innenraum im Querschnitt. Es wird zwischen getrennten Aluminiumabschnitten installiert, um die direkte Wärmeübertragung durch den Metallrahmen zu reduzieren.
Die Hohlstruktur ist Teil der Profilgeometrie und kein separates Dämmelement. Daher müssen Kammeranordnung, Außenabmessungen und Kontaktflächen auf das aufnehmende Aluminiumprofil abgestimmt sein.
· PA66 GF25-Material – Polyamid 66, verstärkt mit 25 % Glasfaser.
· Hohlkammerstruktur – Geschlossene Kammern sind Teil des Isolierquerschnitts.
· Extrudiertes Profil – Die kontinuierliche Extrusion ermöglicht die Herstellung der erforderlichen Abschnittsgeometrie durch spezielle Werkzeuge.
· Profilanpassung – Abmessungen und Kammergeometrie können rund um das Aluminiumprofil entwickelt werden.
· Flexible Lieferung – Je nach Produktionsprozess kann eine Lieferung direkt oder in Rollen in Betracht gezogen werden.
Die Hohlkammer verändert die Geometrie des Isolierabschnitts und kann die Distanz vergrößern, die die Wärme durch den thermischen Trennbereich zurücklegen muss. Dies macht die Struktur relevant, wenn die Aluminiumprofilkonstruktion mehr als nur einen einfachen massiven Isolierabschnitt erfordert.
Die tatsächliche thermische Leistung wird jedoch durch die gesamte Aluminiumprofilbaugruppe bestimmt, einschließlich der Aluminiumgeometrie, der Abmessungen der thermischen Trennung, der Verglasungs- oder Paneelkonfiguration und den Installationsbedingungen. Daher sollte die Leiste als Teil des kompletten Profilsystems und nicht als isolierte Komponente gewählt werden.
Wird in wärmeisolierten Fenster- und Türsystemen aus Aluminium verwendet, bei denen das Profildesign einen gekammerten thermischen Trennabschnitt erfordert.
Geeignet für ausgewählte Vorhangfassadenprofile, die einen definierten Isolierabschnitt zwischen Aluminiumbauteilen erfordern.
Bei Profilkonstruktionen, bei denen Querschnittsgeometrie und thermische Trenntiefe auf das Aluminium-Strangpressprofil abgestimmt werden müssen, kommt die Hohlkammerstruktur in Betracht.
Der thermische Trennabschnitt kann zusammen mit einem neuen Aluminiumprofil entwickelt werden, sodass die Kammergeometrie und der Aufnahmeabschnitt vor dem Werkzeugbau überprüft werden.
Die Wahl zwischen einer Hohlkammer und einem einfacheren Vollprofil sollte auf der Aluminiumprofilkonstruktion basieren und nicht davon ausgehen, dass eine Struktur allgemein besser ist.
|
Auswahlpunkt |
Hohlkammerabschnitt |
Einfacher massiver Abschnitt |
|
Querschnitt |
Enthält eine oder mehrere geschlossene Kammern |
Im Allgemeinen einfachere Volumengeometrie |
|
Wärmepfad |
Die Kammergeometrie kann den Wärmeübertragungsweg vergrößern |
Hängt hauptsächlich von der Banddicke und dem Gesamtquerschnitt ab |
|
Profilintegration |
Erfordert eine Abstimmung der Kammer- und Aufnahmegeometrie |
Oft einfacher, wenn der Empfangsbereich weniger komplex ist |
|
Entwicklung |
Geeignet für spezielle Profildesigns |
Geeignet für einfachere Standardabschnitte |
Die endgültige Auswahl sollte auf der Zeichnung des Aluminiumprofils, der erforderlichen Geometrie der thermischen Trennung und dem Herstellungsprozess basieren.
Jinxing formt Hohlkammerprofile durch Extrusion mit Werkzeugen, die auf den erforderlichen Querschnitt abgestimmt sind.
Zu den Hauptproduktionsstufen gehören:
· Materialvorbereitung – PA66 und GF25 werden gemäß der bestätigten Materialrezeptur vorbereitet.
· Profilextrusion – Das Material wird kontinuierlich durch spezielle Werkzeuge geformt.
· Kühlung und Dimensionierung – Der Abschnitt wird stabilisiert, um die erforderliche Geometrie beizubehalten.
· Inspektion und Endbearbeitung – Das fertige Profil wird vor der Lieferung direkt oder in Rollen überprüft.
Für spezielle Abschnitte sollten die Werkzeuganforderungen vor der Produktion anhand der vollständigen Aluminiumprofilzeichnung bestätigt werden.
Jinxing kontrolliert die Hauptphasen der Materialvorbereitung, Extrusion, Kühlung, Dimensionierung, Inspektion und Endbearbeitung.
Wichtige Außenmaße und relevante Kammergeometrie werden anhand der bestätigten Produktspezifikation überprüft.
Eingehende PA66- und Glasfasermaterialien werden gemäß den Materialkontrollverfahren des Unternehmens geprüft, während die Extrusions- und Kühlbedingungen während der Produktion überwacht werden.
Je nach den geltenden Produkt- und Testanforderungen kann die Laborbewertung Dichte, Shore-Härte, Zugfestigkeit in Längs- und Querrichtung, Wasserbeständigkeit, thermische Alterung und linearen Ausdehnungskoeffizienten umfassen.
Fertige Profile werden vor dem Versand auf Aussehen und Abmessungen überprüft und die entsprechende Prüfdokumentation gemäß den vereinbarten Auftragsanforderungen bereitgestellt.
Bei thermisch getrennten Hohlkammerprofilen kommt es nicht nur auf das Material oder die Kammer selbst an. Das Profil muss während des gesamten Einsetzens und der anschließenden Bearbeitung zum Aluminiumprofil passen.
Jinxing unterstützt diesen Prozess durch:
· PA66 GF25 Profilextrusion
· Zeichnungsbasierte Abschnittsentwicklung
· Spezielle Werkzeuge für spezielle Profile
· Gerad- und Spulenversorgungsoptionen
· Farb- und Maßanpassung
· Profilprüfung vor dem Versand
Dieser Ansatz ermöglicht es, den Abschnitt zur thermischen Trennung zusammen mit dem Aluminiumprofil zu betrachten und nicht unabhängig auszuwählen.
Die Kammer verändert die Geometrie des Isolierabschnitts und kann den Wärmeübertragungsweg durch den thermischen Trennbereich erhöhen. Sein tatsächlicher Beitrag hängt von der vollständigen Konstruktion des Aluminiumprofils ab.
Nicht unbedingt. Der geeignete Abschnitt hängt von der Geometrie des Aluminiumprofils, den Anforderungen an die thermische Trennung und dem Herstellungsprozess ab. Ein Hohlkammerprofil sollte gewählt werden, wenn sein Querschnitt zum vorgesehenen System passt.
Ja. Jinxing kann Kundenzeichnungen überprüfen und den erforderlichen Querschnitt und die erforderlichen Werkzeuge für die entsprechenden Hohlkammerprofile entwickeln.
Zur Bestätigung des Produkts sind die Querschnittszeichnung des Aluminiumprofils, die erforderlichen Abmessungen der thermischen Trennung, die Kammergeometrie, die Farbe, die Länge, die Lieferform sowie die Verpackungs- und Verarbeitungsanforderungen hilfreich.
Für entsprechende Profile und Produktionsverfahren kann eine Spulenversorgung in Betracht gezogen werden. Die Spulenspezifikation sollte entsprechend der Profilgeometrie und der Verarbeitungsausrüstung des Kunden bestätigt werden.
Das Profil besteht aus PA66-Nylon, verstärkt mit 25 % Glasfaser (GF25).
Ja. Querschnittsabmessungen und anwendbare Farben können entsprechend den bestätigten Profilanforderungen und Produktionsbedingungen angepasst werden.
