Bei Aluminium-Vorhangfassadensystemen sorgt der Thermal Break Strip für Vorhangfassaden für die nichtmetallische Verbindung zwischen getrennten Aluminiumprofilabschnitten. Jinxing, ein chinesischer Hersteller und eine Fabrik, produziert thermisch getrennte PA66 GF25-Profile, die an Vorhangfassaden-Extrusionsdesigns angepasst werden können, wobei die Abschnittsgeometrie durch die Profilnut, die Verbindungsstruktur und die erforderlichen Abmessungen bestimmt wird.
Vorhangfassadenprofile enthalten oft tiefere Nuten, mehrere Verbindungspunkte oder speziell gestaltete Abschnitte für Pfosten, Riegel und andere Rahmenkomponenten. Der thermische Trennstreifen muss zu diesen Strukturen passen und darf nicht nur nach Breite ausgewählt werden.
Jinxing kann den Streifen um die eigentliche Aluminiumextrusion herum entwickeln und dabei Folgendes berücksichtigen:
· Abmessungen der Profilnut
· Position zum Einführen des Streifens
· Sperr- oder Eingriffsbereiche
· Querschnittstiefe
· Erforderlicher Abstand zwischen Aluminiumabschnitten
· Montagemethode
Diese Profil-Streifen-Passung ist besonders wichtig, wenn das Vorhangfassadensystem ein nicht standardmäßiges Aluminium-Strangpressprofil verwendet.
Die Leiste dient als thermisches Trennelement innerhalb des Aluminiumrahmens. Durch den Ersatz einer durchgehenden Metallverbindung durch einen Polyamidabschnitt wird der direkte Leiterpfad zwischen getrennten Aluminiumteilen unterbrochen.
Seine Rolle ist eng mit der Gestaltung der gesamten Vorhangfassade verbunden. Die Aluminiumstrangpressung, der thermische Trennstreifen, das Verglasungssystem, die Dichtungen und die Verbindungsmethode tragen alle zum endgültigen thermischen Verhalten der montierten Fassade bei.
Jinxing verwendet PA66 GF25 als Hauptmaterial. Die 25 %ige Glasfaserverstärkung sorgt für eine höhere Steifigkeit und mechanische Festigkeit als unverstärktes Polyamid.

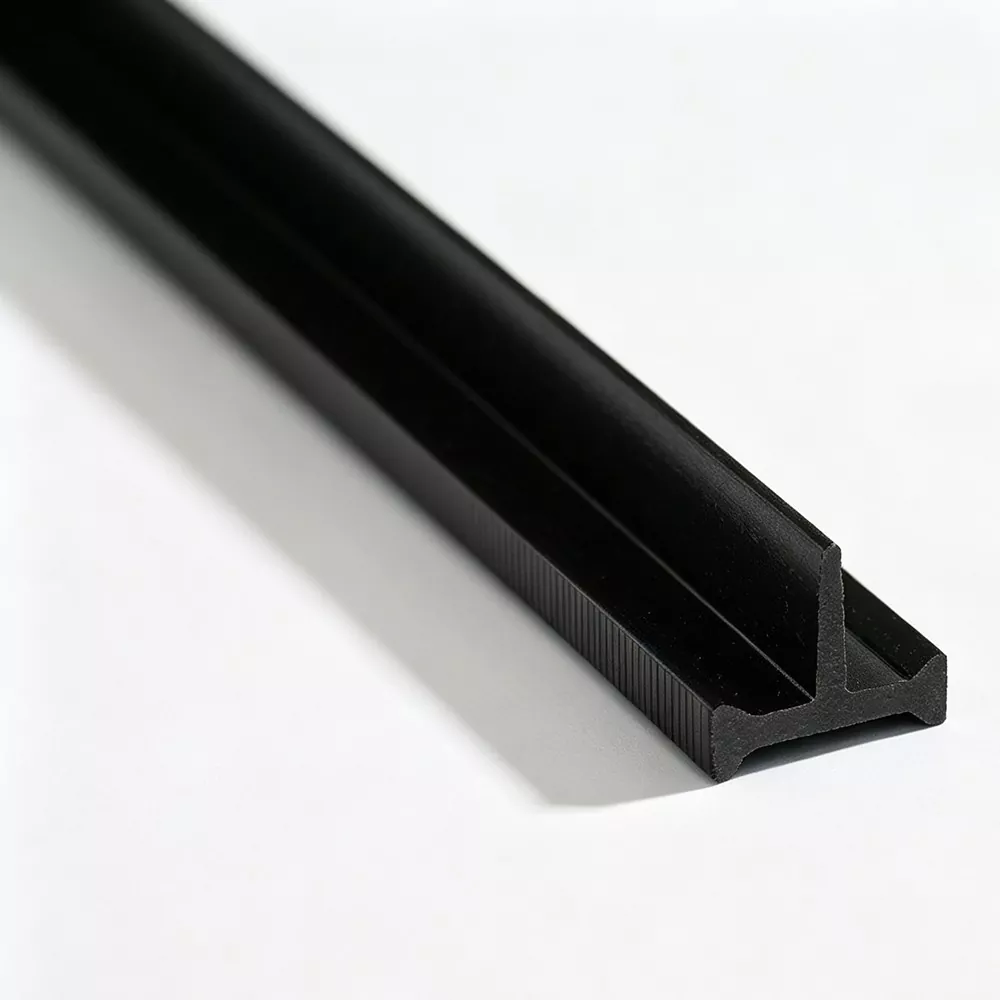

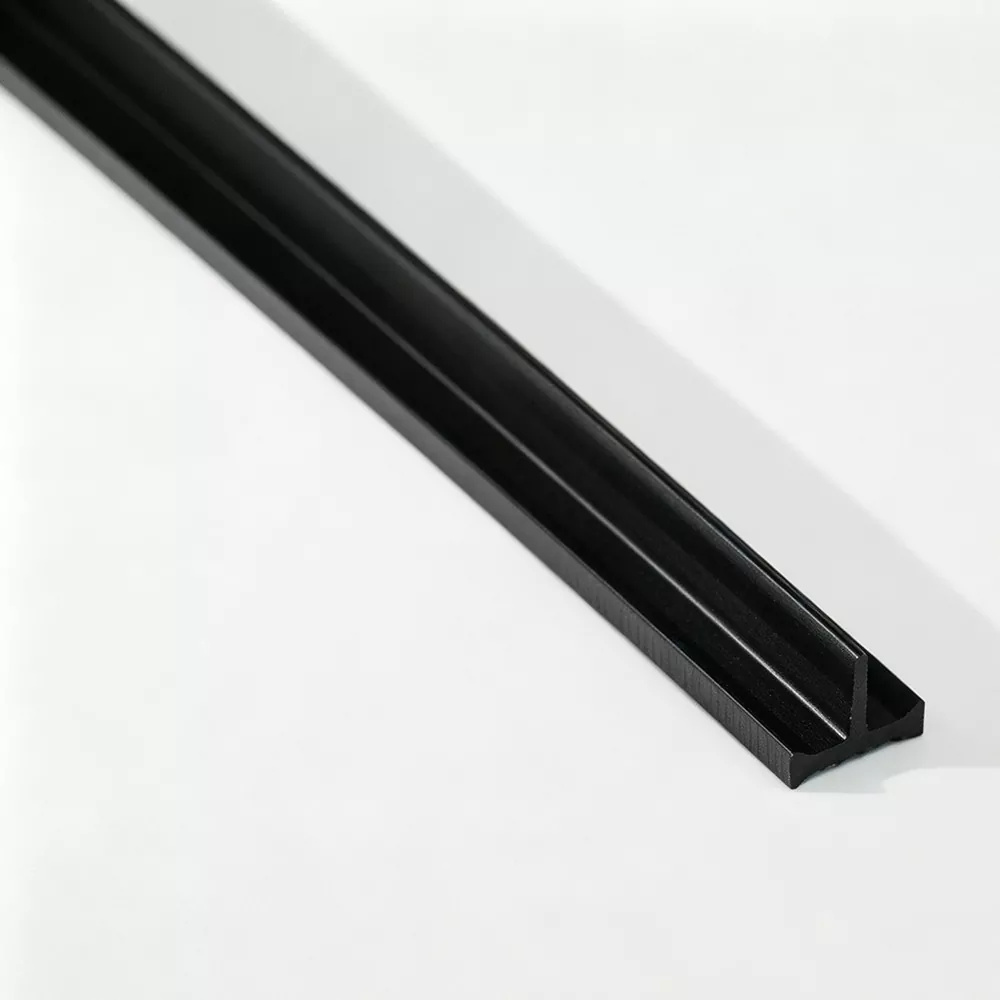

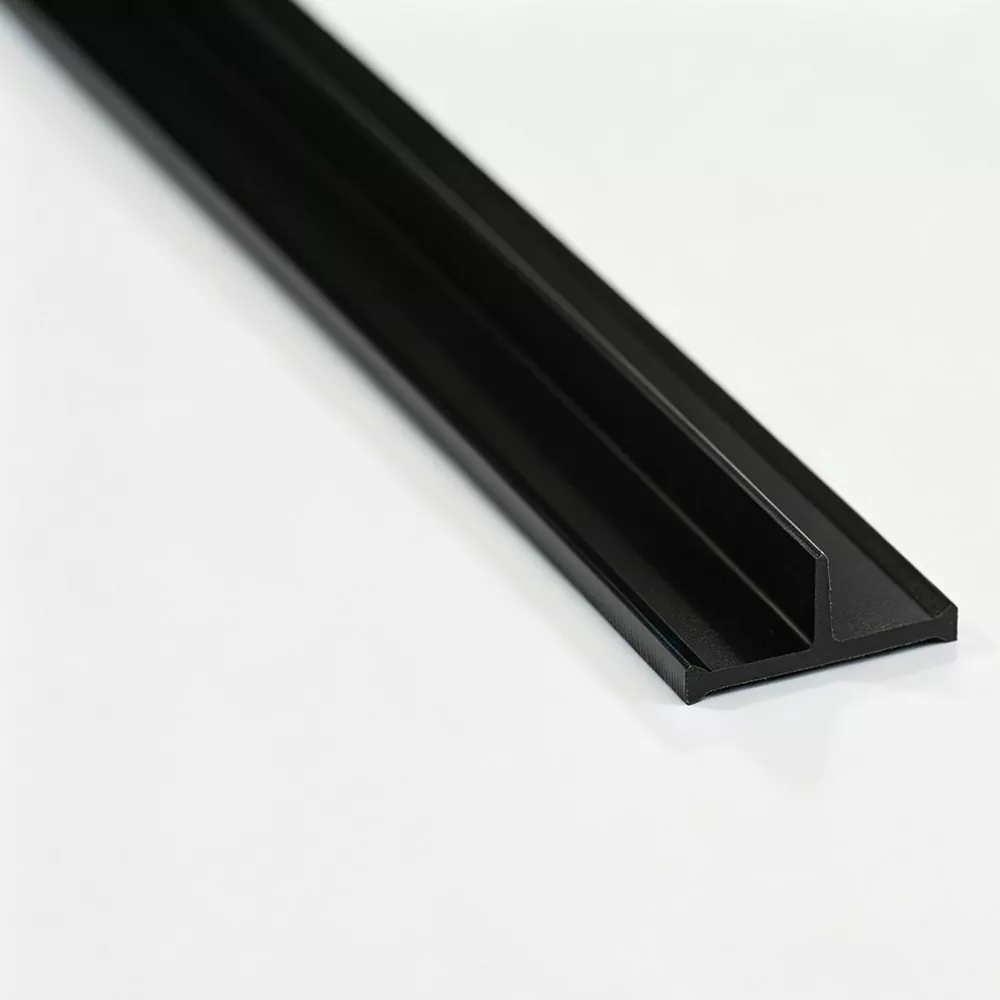

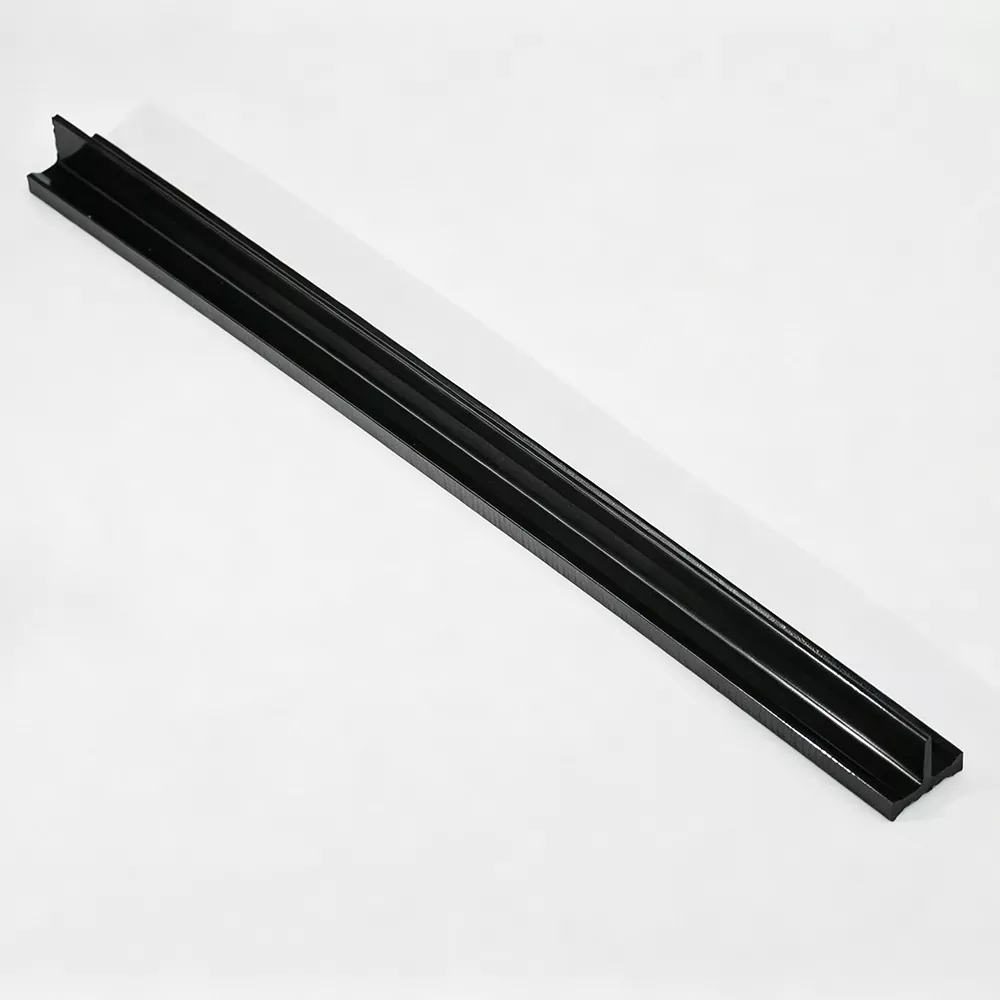

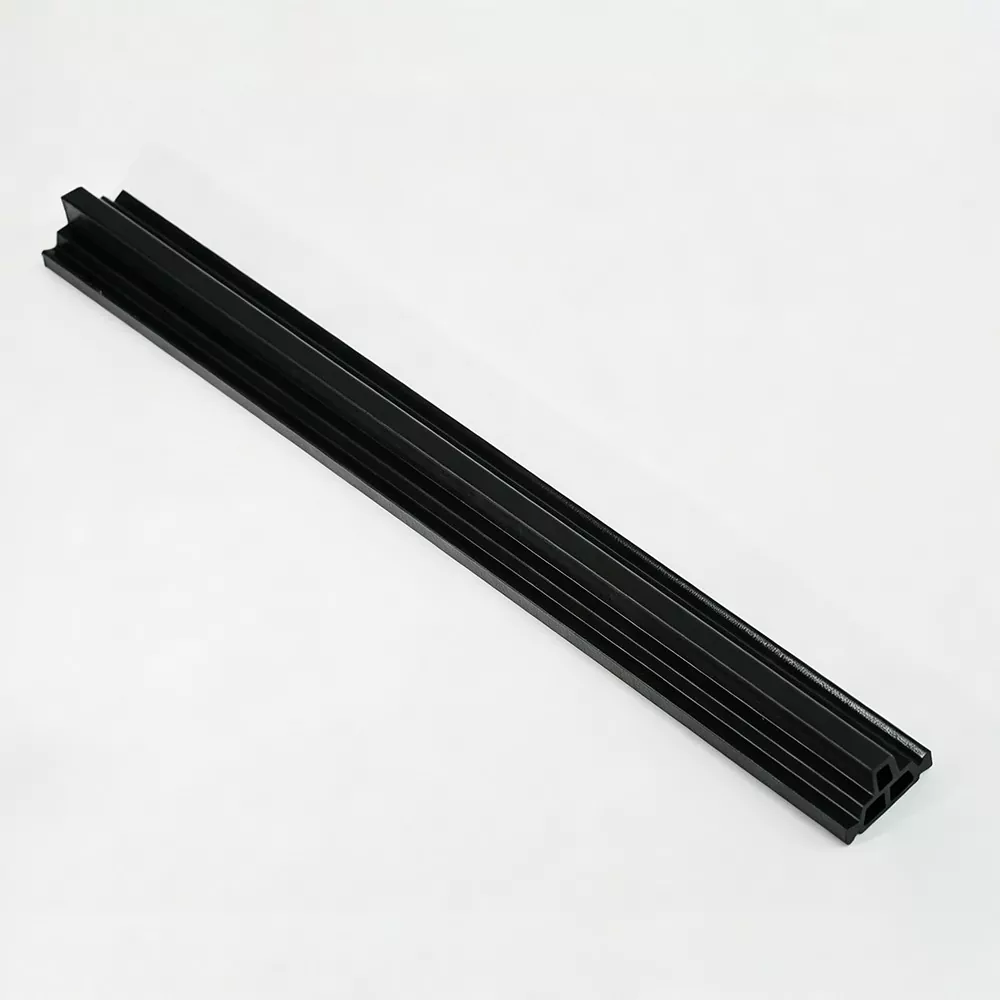

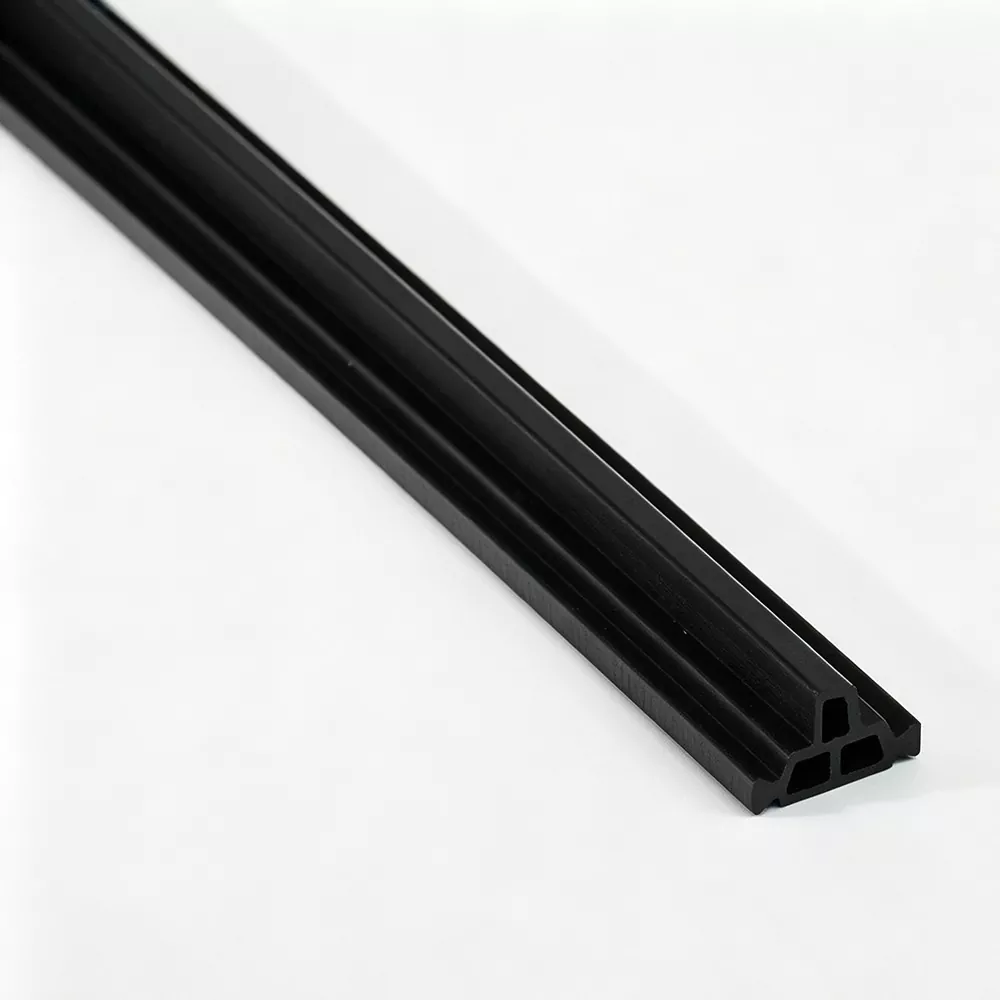

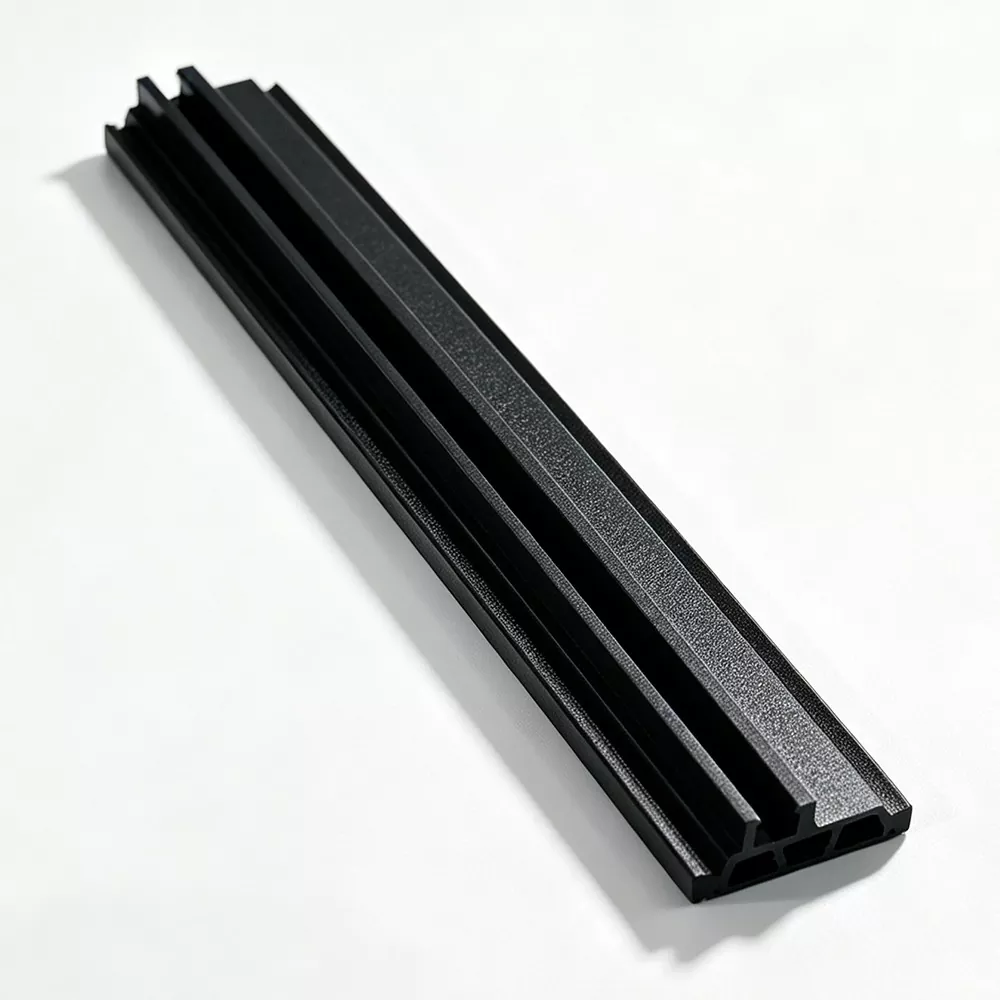

Der thermische Trennstreifen für Vorhangfassaden kann je nach Vorhangfassadenextrusion mit unterschiedlichen Geometrien hergestellt werden, einschließlich Standard-I-Typ, C-Typ, T-Typ und Sonderprofilen.
Bei Vorhangfassadenprofilen kann es sich um relativ lange Aluminiumprofile handeln. Eine konsistente Streifengeometrie entlang der Extrusion trägt dazu bei, die beabsichtigte Beziehung zwischen der thermischen Trennung und dem Aluminiumprofil während der Montage aufrechtzuerhalten.
Material- und Fertigprofileigenschaften können gemäß den vereinbarten technischen Anforderungen überprüft werden, einschließlich Zugfestigkeit, Härte, thermische Alterung und andere relevante Eigenschaften.
Im Vorhangfassadenbau können für Pfosten und Riegel unterschiedliche Aluminium-Strangpresskonstruktionen verwendet werden. Ihre Anforderungen an die thermische Trennung können daher unterschiedlich sein.
Anstatt eine Streifenspezifikation für ein gesamtes Projekt anzuwenden, kann der Abschnitt „Thermal Break Strip for Curtain Walls“ separat entsprechend der entsprechenden Extrusion bestimmt werden.
Bei Projekten mit mehreren Vorhangfassadenprofilabschnitten kann Jinxing die Zeichnungen überprüfen und die erforderlichen Streifenspezifikationen entsprechend organisieren.
Wenn ein vorhandener Standardstreifen nicht mit dem Aluminiumstrangpressprofil mithalten kann, unterstützt Jinxing die Profilentwicklung auf der Grundlage technischer Informationen.
Der Entwicklungsprozess kann Folgendes umfassen:
Aluminiumprofilzeichnung → Schnittanalyse → Werkzeuge → Probeprofil → Maßüberprüfung → Produktion
Kritische Abmessungen werden in der Testphase vor der regulären Produktion bestätigt. Dies ist nützlich für Hersteller von Vorhangfassaden, die proprietäre Extrusionssysteme entwickeln oder einen vorhandenen thermischen Trennstreifen ersetzen.
Das von Jinxing verwendete Hauptmaterial ist PA66, verstärkt mit 25 % Glasfaser.
Für Vorhangfassadenprojekte können relevante Materialeigenschaften sein:
· Zugfestigkeit
· Scherbezogene mechanische Leistung
· Shore-Härte
· Wärmealterungsbeständigkeit
· Wasserbeständigkeit
· Lineares Ausdehnungsverhalten
· Leistung bei angegebenen Temperaturen
Die Prüfung kann gemäß den geltenden Normen und den technischen Spezifikationen des Kunden durchgeführt werden.
Bei thermischen Trennstreifen für Vorhangfassaden ist die Maßgenauigkeit in den Bereichen, die mit dem Aluminiumprofil in Kontakt kommen, besonders wichtig.
Die Inspektion von Jinxing kann Folgendes umfassen:
|
Überprüfen |
Was es steuert |
|
Profilbreite |
Passt insgesamt in das Aluminiumprofil |
|
Dicke |
Nuteingriff und Montage |
|
Geometrie sperren |
Verbindung zwischen Band und Profil |
|
Querschnittsform |
Ausrichtung mit dem Fassadenprofil |
|
Oberflächenzustand |
Sichtbare Extrusionsfehler |
|
Materialeigenschaften |
Mechanische und Umweltleistung |
Bevor Sie einen thermischen Trennstreifen für eine Vorhangfassade bestellen, ist die Zeichnung des passenden Aluminium-Strangpressprofils die nützlichste Information.
Die wichtigsten zu bestätigenden Punkte sind:
Aluminiumprofil → Rillenstruktur → Streifengeometrie → Mechanische Verbindung → Erforderliche Abmessungen → Material → Menge
Bei einem Vorhangfassadenprojekt mit mehreren Profilen sollte jedes relevante Aluminiumprofil separat geprüft werden, anstatt davon auszugehen, dass ein thermischer Trennstreifen für alle Rahmenelemente passt.
Es handelt sich um ein Polyamid-Isolierprofil, das zwischen getrennten Aluminiumabschnitten in einem thermisch getrennten Rahmensystem für Vorhangfassaden positioniert ist.
Jinxing produziert hauptsächlich thermische Trennstreifen für Vorhangfassaden aus PA66 GF25 mit 25 % Glasfaserverstärkung.
Ja. Jinxing kann den Querschnitt anhand einer Aluminiumprofilzeichnung oder eines vorhandenen Streifenmusters entwickeln.
Vielleicht sind sie es. Der richtige Streifen hängt von der Geometrie und Rillenstruktur der einzelnen Aluminium-Strangpressprofile ab, sodass unterschiedliche Vorhangfassadenprofile möglicherweise unterschiedliche Spezifikationen erfordern.
Zur Bestätigung der Spezifikation sind eine Aluminiumprofilzeichnung, der erforderliche Streifenabschnitt oder ein erforderliches Muster, Abmessungen, Materialanforderungen, Farbe, Länge und geschätzte Menge hilfreich.
Ja. Nicht standardmäßige Querschnitte können mit speziellen Werkzeugen basierend auf den Profilanforderungen des Kunden entwickelt werden.
